[통신케이블] CPEV 케이블 - 시내 전화 통신 케이블 (Color PE Insulated PVC Sheathed)

1. 제품 개요
✔️ 아파트, 빌딩, 공장의 전화 간선, 가장 많이 쓰는 구내 통신 케이블
✔️ CPEV = Color PE 절연 + PVC 외피, 쌍 꼬임으로 노이즈 방지
✔️ MDF(주단자함)에서 각 층 단자함까지 전화, 인터폰, 비상벨 회선

2. 특징

1. PE 절연 - Color PE로 절연 저항 높고, 전기 특성 우수
2. 쌍 꼬임 - 페어 꼬임으로 누화(Cross talk) 방지
3. PVC 외피 - 회색 외피, 옥내 포설 표준
4. 다쌍 - 1P∼100P까지 대용량 간선 가능
5. 저렴 - 구내 통신 간선 중 가장 경제형

3. CPEV와 다른 통신 케이블 비교

1. CPEV: 일반, 0.5mm, 구내 간선, MDF~중간 단자함
2. CPEV-S: 차폐형, AL/PET 차폐, 노이즈 많은 공장, 엘리베이터 구간
3. CPEE: PE 외피, 옥외, 동간, 맨홀, 직접 매설 X
4. CPEE-S: 옥외 차폐, 외부 노이즈 차단

4. 용도

1. 아파트, 빌딩 - MDF~층 단자함 전화 간선
2. 사무실 - 키폰, IP-PBX 전화 배선
3. 인터폰, 비상벨 - 아파트 인터폰, 비상방송 회선
4. 소방 - 소방 전화, 비상 전화 회선 (TP용)
5. 공장 - 내선 전화, 인터콤

5. 인용규격
KS C 3324 / TTAS / KCS 구내 통신

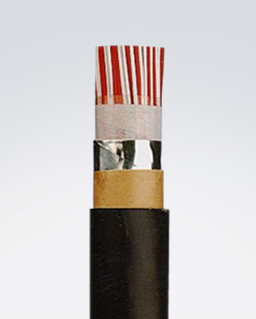

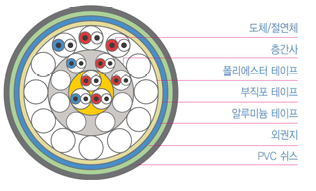

6. 구조
CPEV 10P x 0.5mm 기준

• 도체: 동 단선 0.5mm
• 절연: Color PE (백청, 백등 등)
• 쌍 꼬임: 페어 트위스트
• 외피: PVC 회색

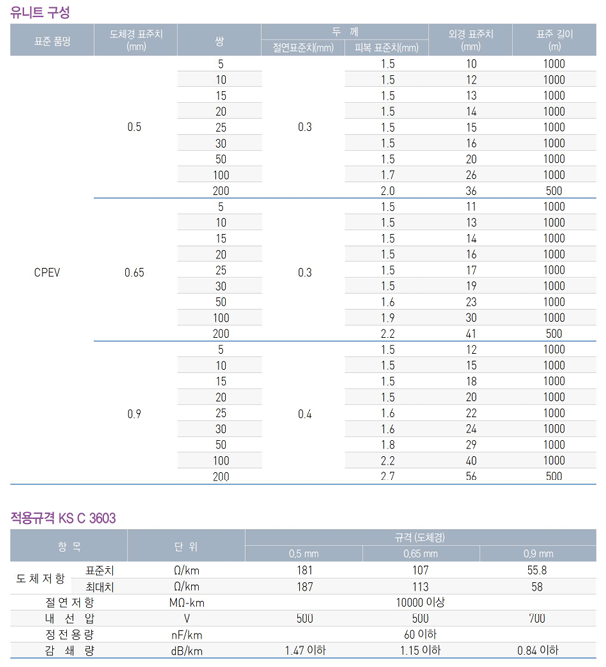

7. 제작 규격
0.5mm
1P, 2P, 3P, 5P, 10P, 20P, 30P, 50P, 100P
CPEV, CPEV-S

8. 시공 주의사항
CPEV는 전력선과 30cm 이상 이격(KCS), 전력 트레이와 분리 포설, 0.5mm는 인장에 약하므로 무리한 당김 금지, 100P 이상은 케이블 타이 조임 과다 금지(특성 임피던스 변화), 종단 후 페어별 절연 저항 측정.

[전력케이블] 저압 트레이용 난연 전력 케이블 0.6/1kV TFR-CV | TFR-CV-WB | HF-CO

1. 제품 개요
✔️ 케이블 트레이에 직접 포설이 가능한 저압 난연 CV 전력 케이블
✔️ 일반 CV는 전선관용, 트레이용 TFR-CV는 트레이 포설이 KEC상 인정되는 구조
✔️ WB는 Water Blocking(방수), HF-CO는 할로겐 프리 친환경 타입

2. 특징

1. 트레이용 - KEC 232.2 케이블 트레이 배선에 직접 포설 인정
2. 난연 - KS C IEC 60332-3-24 수직 트레이 난연 시험 통과
3. WB - Water Blocking 테이프로 침수 구간, 지하 피트 방수
4. HF-CO - 저독성 난연 폴리올레핀, 할로겐 프리
5. 내열 90℃ - XLPE 절연으로 허용 전류 높음

3. 3종 비교

1. TFR-CV: 기본형, 트레이용 난연, PVC, 가장 많이 사용, 공장, 빌딩 간선
2. TFR-CV-WB: 방수형, 트레이용+방수 테이프, 지하, 맨홀, 침수 우려 구간
3. HF-CO (HFCO): 친환경형, 트레이용+저독성+저연, 다중이용, 지하층, 공공기관

4. 용도

1. 공장, 물류센터 - 트레이 간선 전력
2. 빌딩, 아파트 - 변전실~분전반 간선
3. 지하층, 피트, 맨홀 - WB 타입
4. 병원, 학교, 터널 - HF-CO 타입
5. 태양광, ESS - 트레이 포설

5. 인용규격
KS C IEC 60502-1 / KS C IEC 60332-3-24 / KEC 232.2 트레이 배선

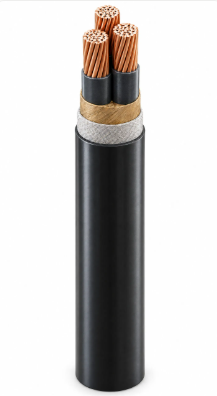

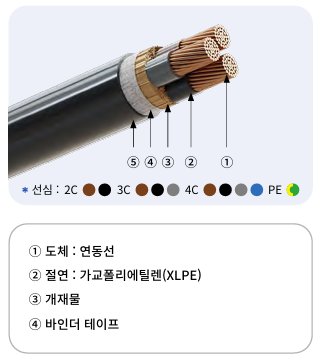

6. 구조
TFR-CV 4C x 25SQ 기준

• 도체: 동 연선
• 절연: XLPE 90℃
• 집합: 2C∼4C
• 내부 시스: PVC (WB는 방수 테이프 추가)
• 외피: PVC 난연 흑색 (HF-CO는 LSZH)

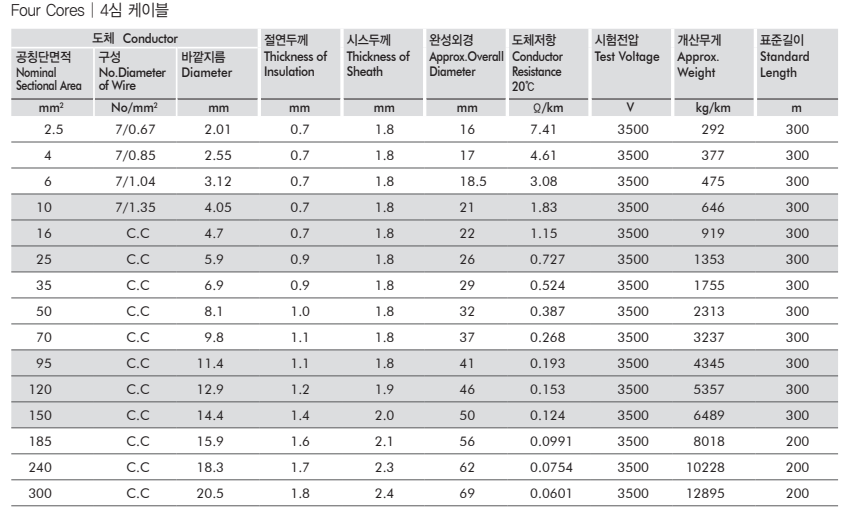

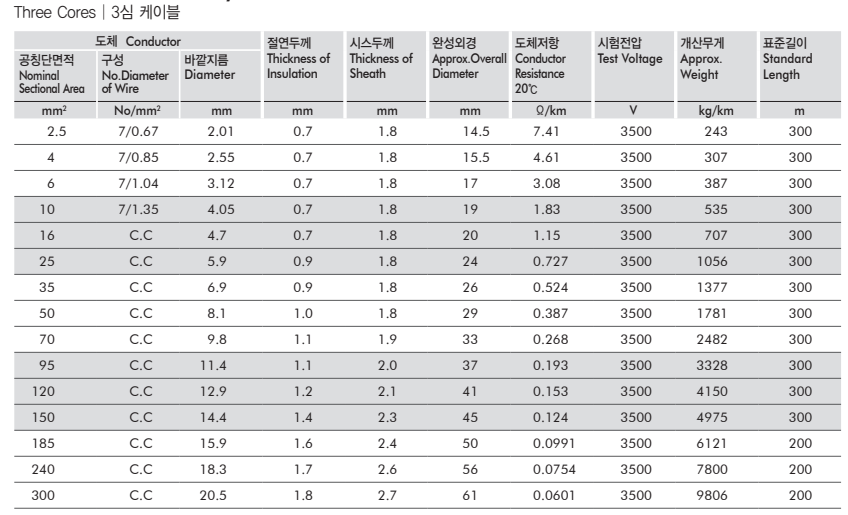

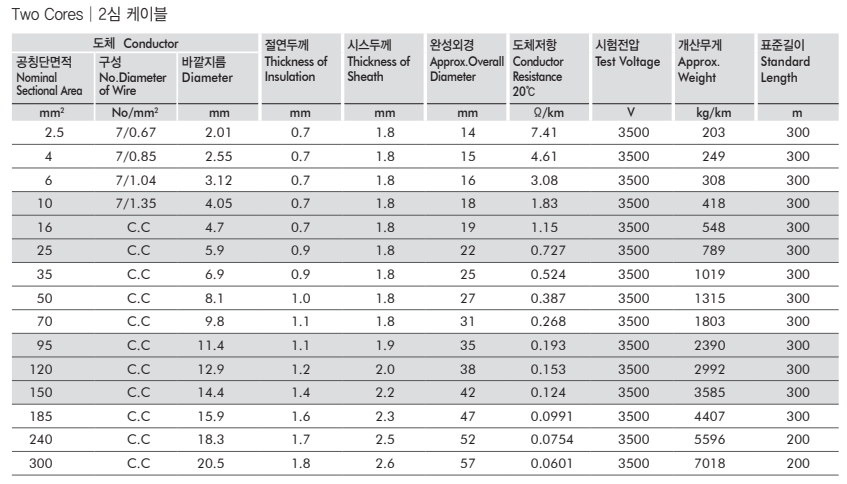

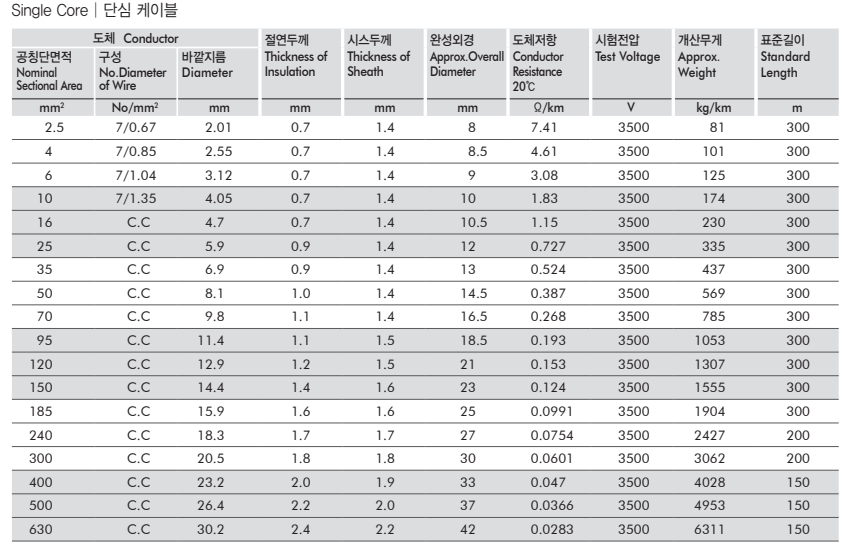

7. 제작 규격
0.6/1kV / 2C∼4C x 2.5∼400SQ
단심 1C x 2.5∼630SQ
TFR-CV, TFR-CV-WB, HF-CO

8. 시공 주의사항
트레이용이라도 전선관 인입부는 TFR-CV로 끝까지 사용, WB 타입은 단말부 방수 테이프 처리로 침수 차단, HF-CO는 HFIX와 시스템으로 사용, 트레이 내 점적률 40% 이하, 이격 거리 준수.

문의전화: 070-8098-8774

이메일: rium@rium-solution.com

​

카카오채널 : https://pf.kakao.com/_xlDcSn

#TFRCV #TFRCVWB #HFCO #트레이용케이블 #난연전력 #0.6/1kV #WaterBlocking #리움솔루션 #전력케이블

1. 제품 개요
✔️ 화재 시에도 일정 시간 회로 유지가 가능한 내화전선
✔️ TFR-8: 내화 특성을 가진 전력 및 제어용 케이블의 대표 규격
✔️ 소방, 비상전원 회로에 법적으로 사용이 의무화된 케이블

2. 특징

1. 내화성 - 750℃∼950℃ 화염에서 90분∼180분 회로 유지 (KS C IEC 60331)
2. 난연성 - KS C IEC 60332-3 난연 기준 만족
3. 저연·저독 옵션 가능 - FR-3, TFR-LS 등 저독성 내화 타입으로 제작 가능
4. 내열 90℃ - XLPE 절연 기반

3. 내화전선 종류 구분

1. TFR-8: 전력용 내화전선 (0.6/1kV)
2. TFR-3: 제어용 내화전선
3. TFR-8-LS: 저연·저독성 내화전선

4. 용도 (법적 의무 사용처)

1. 소방시설 - 비상조명, 유도등, 비상콘센트, 제연설비
2. 비상전원 - 발전기, 비상용 승강기, 스프링클러 펌프
3. 방재설비 - 화재수신기, 경보설비, 피난설비
4. 중요 시설 - 병원 수술실, 데이터센터, 터널, 지하구

5. 인용규격

1. KS C IEC 60331-21 - 내화 시험 (회로 유지)
2. KS C IEC 60332-3 - 수직트레이 난연 시험
3. 소방시설 설치 및 관리에 관한 법률 / 건축법

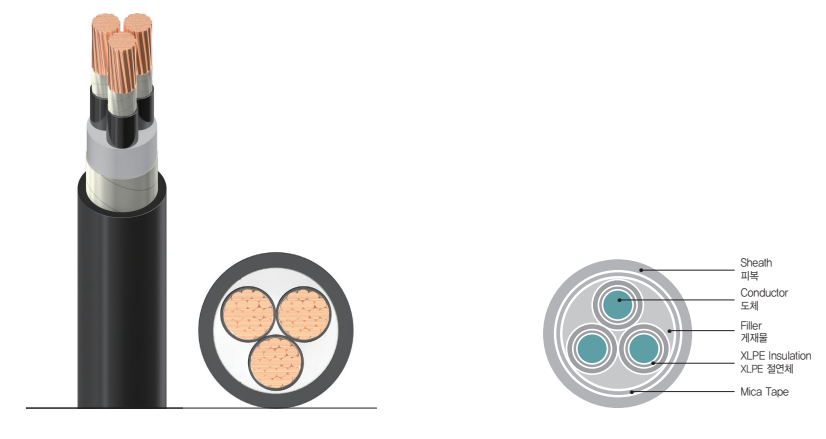

6. 구조
0.6/1kV TFR-8 - 내화전선

• 도체: 연동선
• 내화층: 운모 테이프(Mica Tape) + 유리섬유
• 절연: 가교폴리에틸렌(XLPE) 90℃
• 외피: 난연 PVC 또는 저독성 난연 폴리올레핀(LSZH)

7. 제작 규격

• 내화 유지 시간: 90분, 180분 등 주문 시 지정

8. 시공 주의사항
내화층인 운모 테이프가 손상되지 않도록 곡률반경을 준수해야 하며, 접속 시 내화 성능이 유지되도록 전용 접속재 및 내화 박스를 사용해야 합니다.

안녕하세요. 소방·방재 케이블 전문, 주식회사 리움솔루션입니다.

화재 났을 때 일반 광케이블은 2분 만에 타서 끊깁니다. 소방시설은 불 속에서도 90분은 살아야 합니다. 그게 소방광케이블입니다.

정식 명칭은 FR Optical Cable / 내화 광케이블, 소방시설용은 IEC 60331, KS C IEC 60331 기준 90분 내화입니다.

1. 소방광케이블이란?

내화(耐火) = 불에 타도 통신 유지

• 일반 광케이블: PE 외피 → 250℃에서 녹고, 400℃에서 끊김
• 소방광케이블: 운모(Mica) 테이프 + 세라믹 실리콘 + LSZH 3중 내화 구조 → 750∼950℃에서 90분 통신 유지
• 소방법 시행령: 소방시설(자동화재탐지, 비상방송, 방재)은 내화 배선 필수
• 불 났을 때 대피 방송, CCTV, 화재 감지기가 끊기면 안 됨 → 소방광케이블로 포설

난연 vs 내화 차이

• 난연(LSZH): 불이 번지지 않음, 타면 끊김
• 내화(FR): 불 속에서 90분 동안 안 끊김 → 소방광케이블이 내화

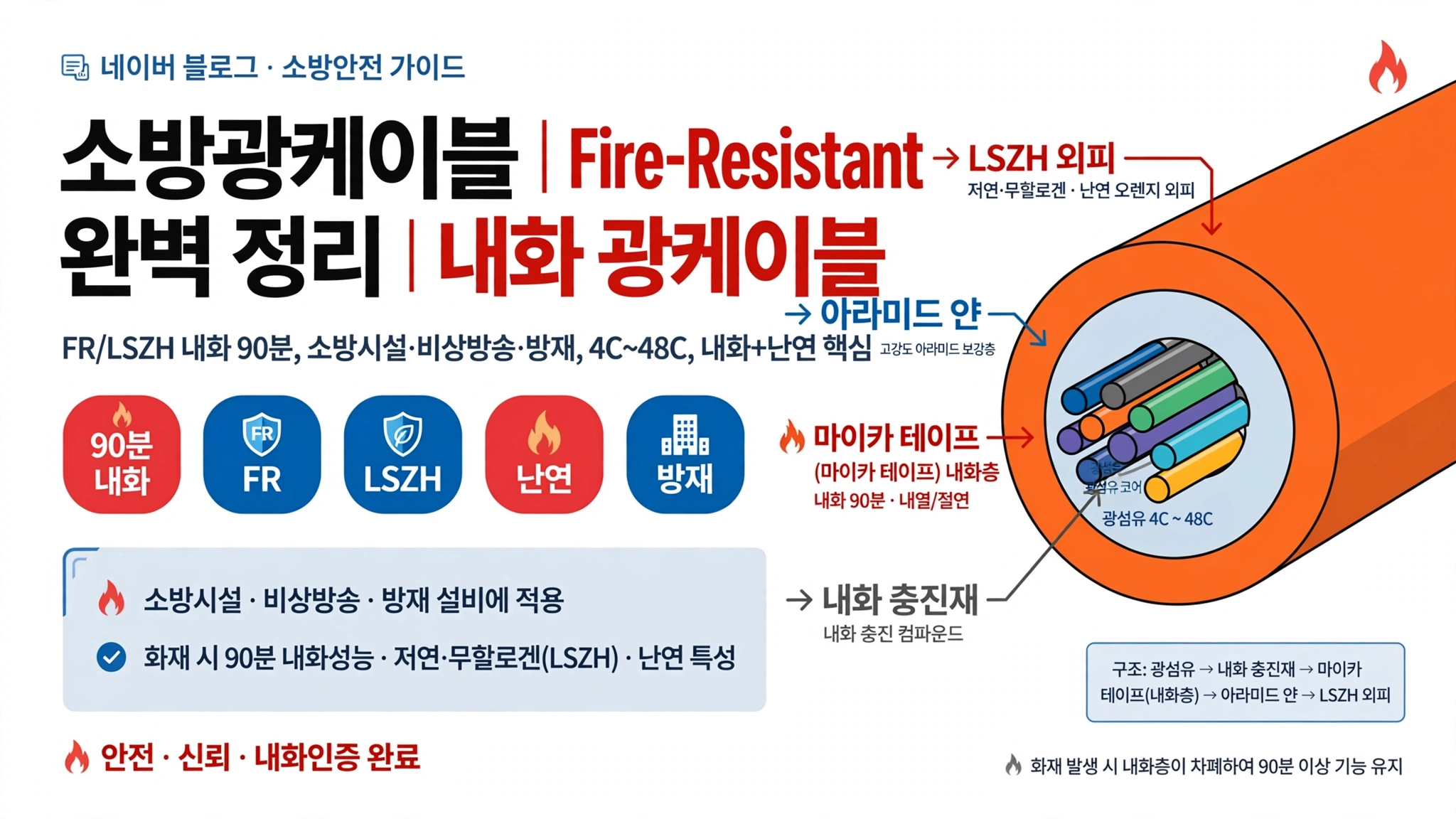

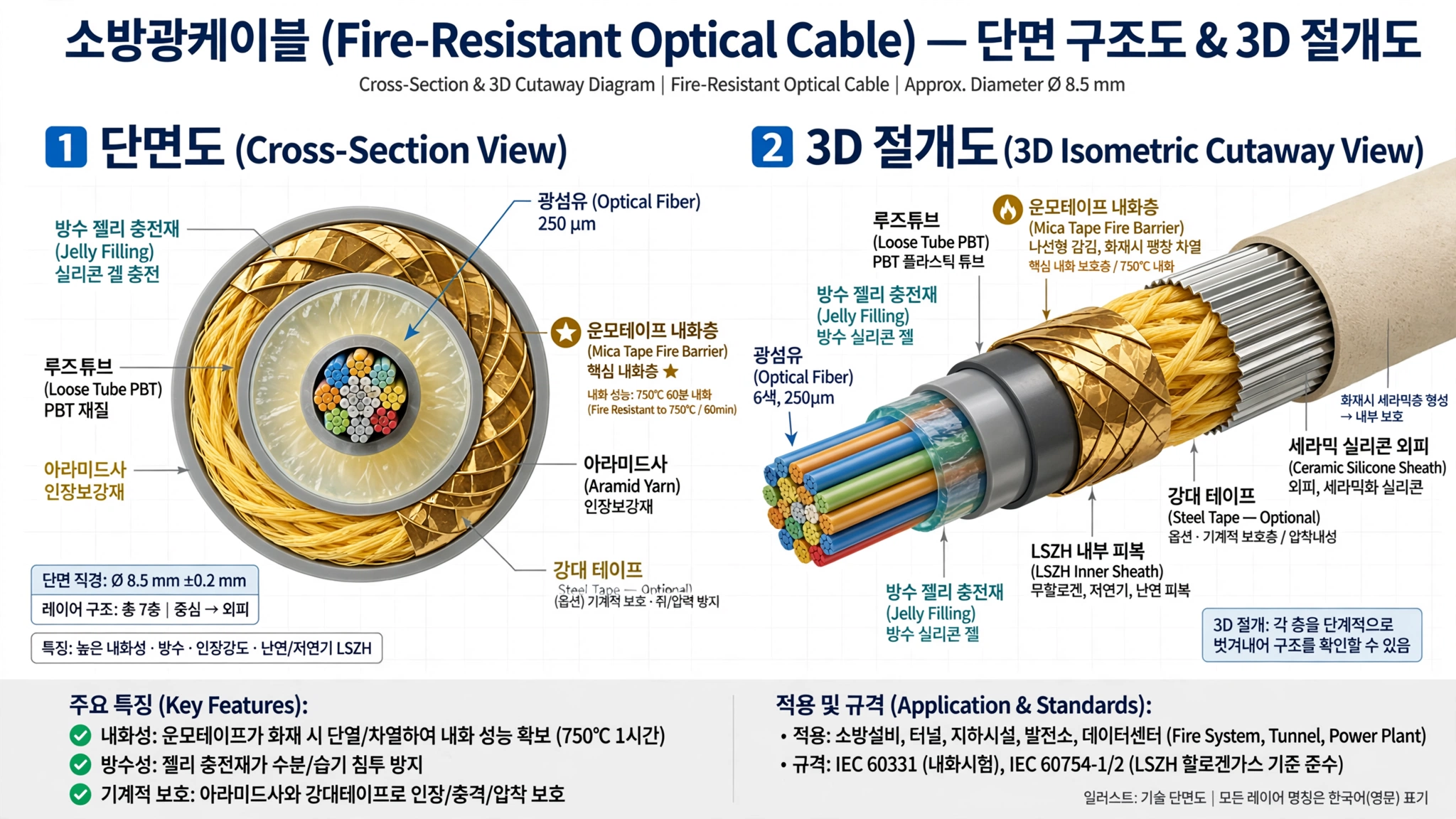

2. 구조 - 5중 내화 구조

안쪽 → 바깥쪽

1. 광섬유 (Silica): 4C∼48C, 싱글모드 G.652D, 250μm
2. 루즈튜브 (PBT): 광섬유 보호, 젤리 충진
3. 내화층 (Mica Tape): 운모 테이프, 750℃에서 90분 내화 핵심 - 금색 테이프가 2∼3겹 감김, 불에 타도 세라믹처럼 굳어서 광섬유 보호
4. 보강층 (Aramid Yarn): 인장 보강, 아라미드사
5. 외부 쉬스 (Ceramic Silicone / LSZH): 화재 시 세라믹화되어 굳음, 연기·유독가스 없음 - 일반 PVC는 유독가스 발생, LSZH는 무연·무독

작동 원리: 화재 750℃ → 외부 LSZH는 타면서 세라믹으로 변함 → 내부 Mica 테이프는 안 녹고 광섬유 보호 → 90분 동안 광신호 유지

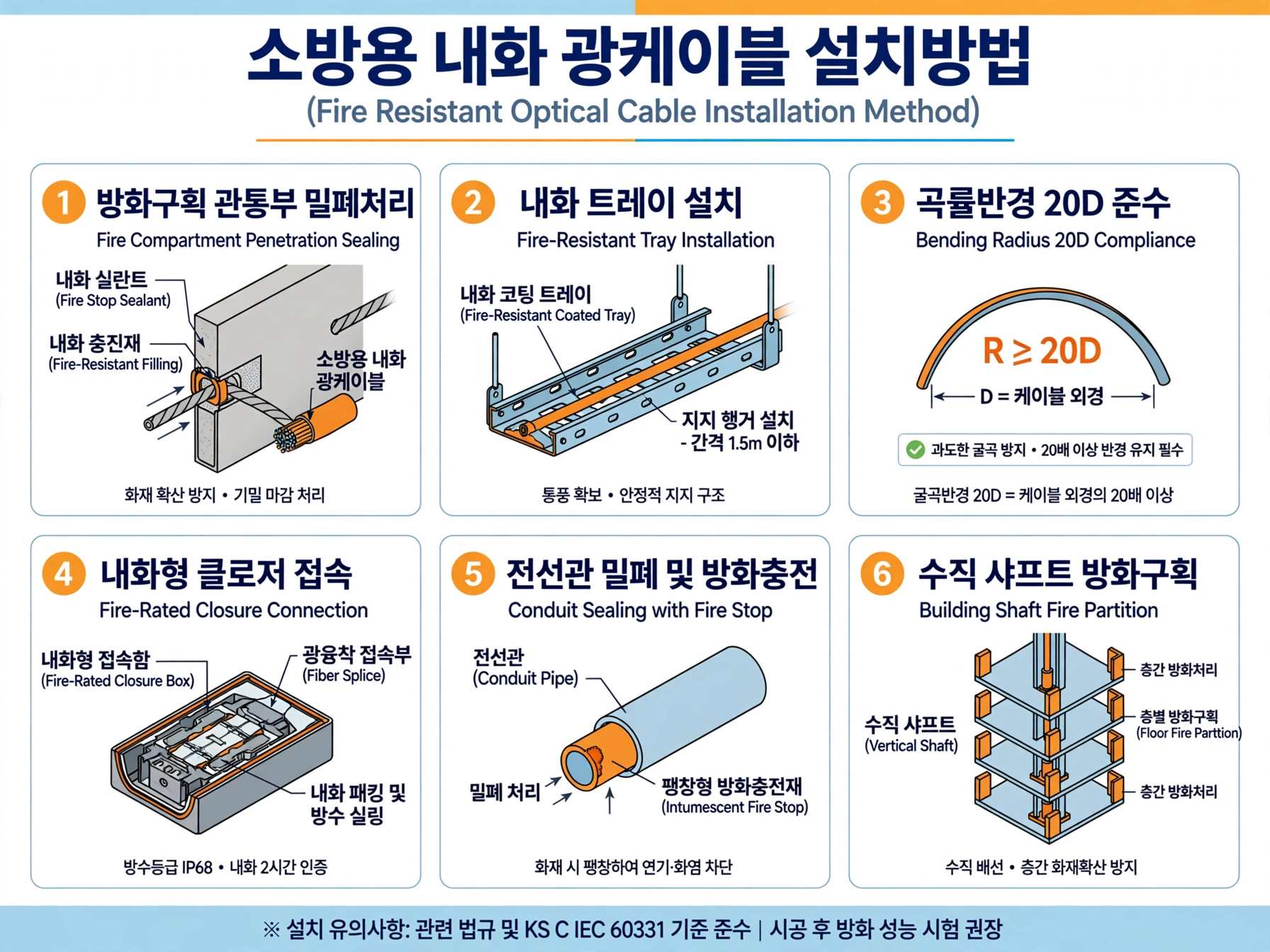

3. 설치방법 - 방화구획 + 내화 밀폐 (소방 감리 핵심)

소방광케이블은 포설보다 방화구획 관통 처리가 감리 핵심입니다.

① 방화구획 관통 밀폐

• 벽·바닥 방화구획 뚫고 지나갈 때 방화충전재(Fire Stop) 로 밀폐 필수
• 일반 우레탄 폼으로 메우면 "방화충전 미시공"으로 반려
• 인정 제품(방화실란트, 방화벽돌)으로 90분 내화 충진

② 내화 트레이 포설

• 소방 전용 트레이에 포설, 일반 전력 케이블과 분리
• 1.5m 간격 클램프, 곡률반경 20D 이상 (외경 12mm → 240mm)
• 트레이 내부 화재 시 전소 방지 위해 금속 커버 설치

③ 내화 클로저 및 접속

• 접속함은 내화 클로저(IP68 + 내화 90분) 사용
• 일반 클로저 쓰면 화재 시 접속부부터 끊김
• 융착 접속, 손실 0.1dB 이하

④ 전선관 방화충전 및 수직 샤프트

• 전선관 양 끝 방화충전, 관 내부로 화염·연기 이동 차단
• 수직 샤프트는 층별 방화구획, 층간 방화판 설치

감리 포인트: 방화구획 관통부 사진 3장(관통 전, 충전 중, 충전 후) 제출 안 하면 소방 준공 안 납니다. 방화충전재 성적서(90분) 필수 첨부.

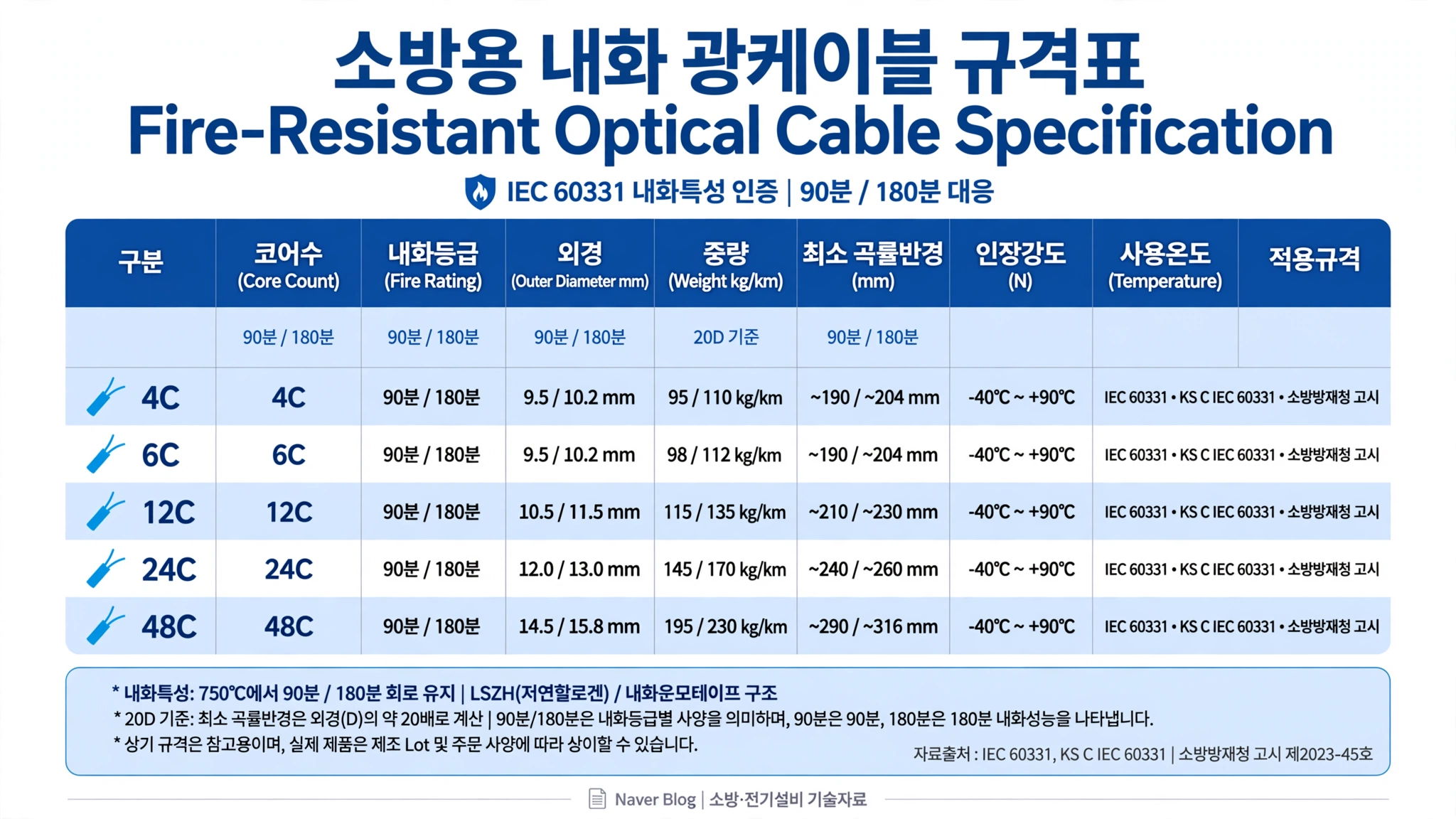

4. 규격 및 종류

• 싱글모드 G.652D: 장거리 (소방 수신반 간 2km)
• 멀티모드 OM3: 단거리 (건물 내)
• 내화 등급: 90분 표준, 180분 특수 (터널, 발전소)

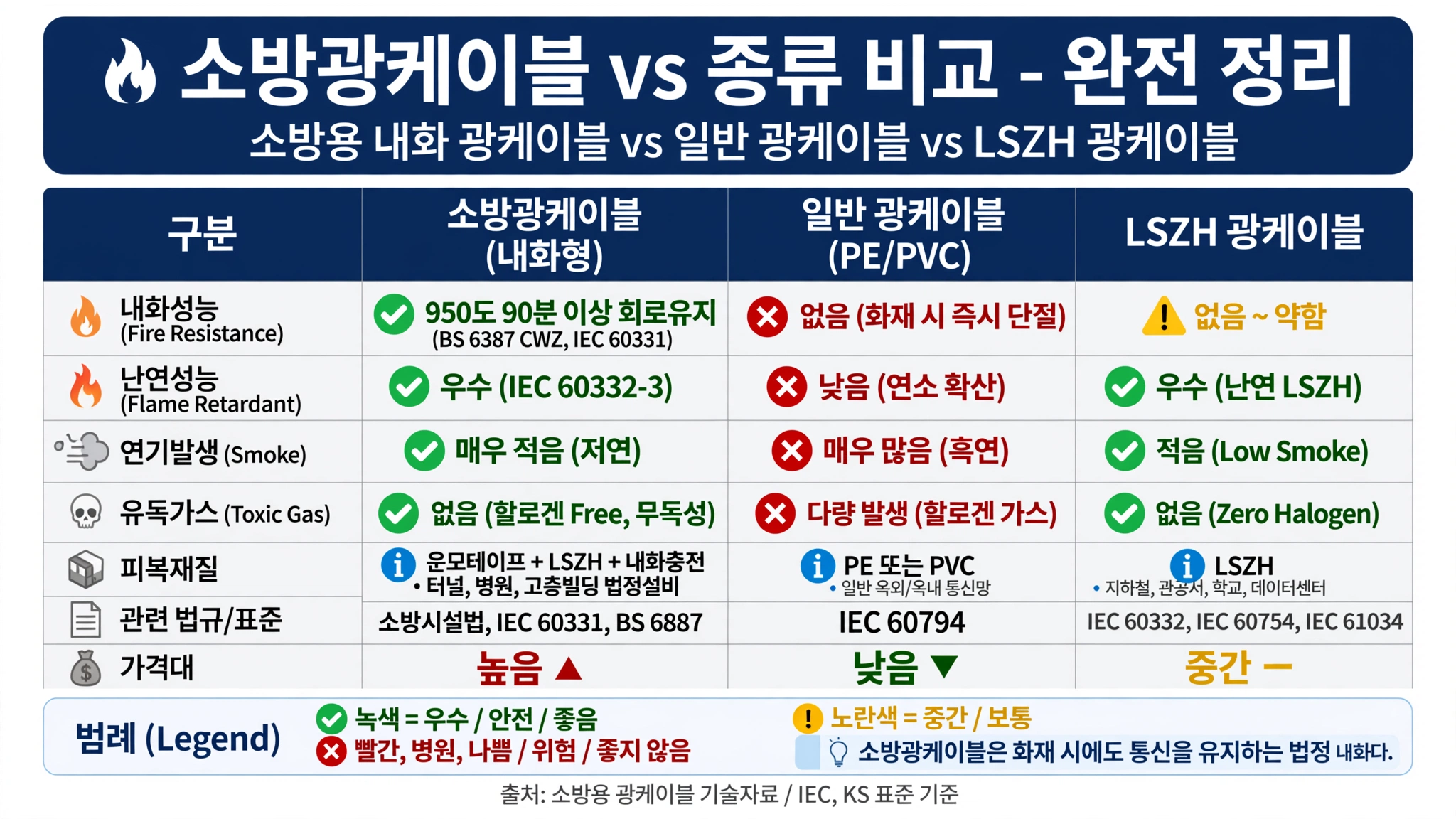

5. 소방광케이블 vs 일반 광케이블 비교

법규: 소방시설의 배선은 내화 또는 내열 배선 (소방법 시행령 제15조). 일반 광케이블 쓰면 소방 준공 불가.

6. 어디에 쓰나요?

문의전화: 070-8098-8774
이메일: rium@rium-solution.com

안녕하세요. 아머케이블 전문, 주식회사 리움솔루션입니다.

건물 간선 포설할 때 금속관 씌우면 공사비 2배, 공간 2배 듭니다. ACF 인터록 아머케이블은 알루미늄이 S자로 맞물린 인터록 외장으로 금속관 없이 바로 포설됩니다.

정식 명칭은 ACF: Aluminum Interlocked Armor + PVC Sheathed Power Cable, 약칭 ACF, AIA 입니다.

1. ACF 인터록 아머케이블이란?

인터록(Interlocked) = 알루미늄 테이프가 S자로 맞물려 감김

• 일반 CV는 PE 외피만 있어서 외부 충격, 쥐 물림, 화재 시 보호 약함
• ACF는 0.4mm 알루미늄 스트립을 나선형으로 S자 맞물림 → 유연하면서도 외장 보호
• 금속관(Metal Conduit) 없이 트레이, 직매, 건물 샤프트 바로 포설 가능
• 미국·캐나다 표준 (NEC Article 320 AC Cable), 국내 빌딩·공장 표준

특징: 유연성 최고, SWA(강선외장)보다 가볍고 굽히기 쉬움, 내충격·쥐 물림 방지

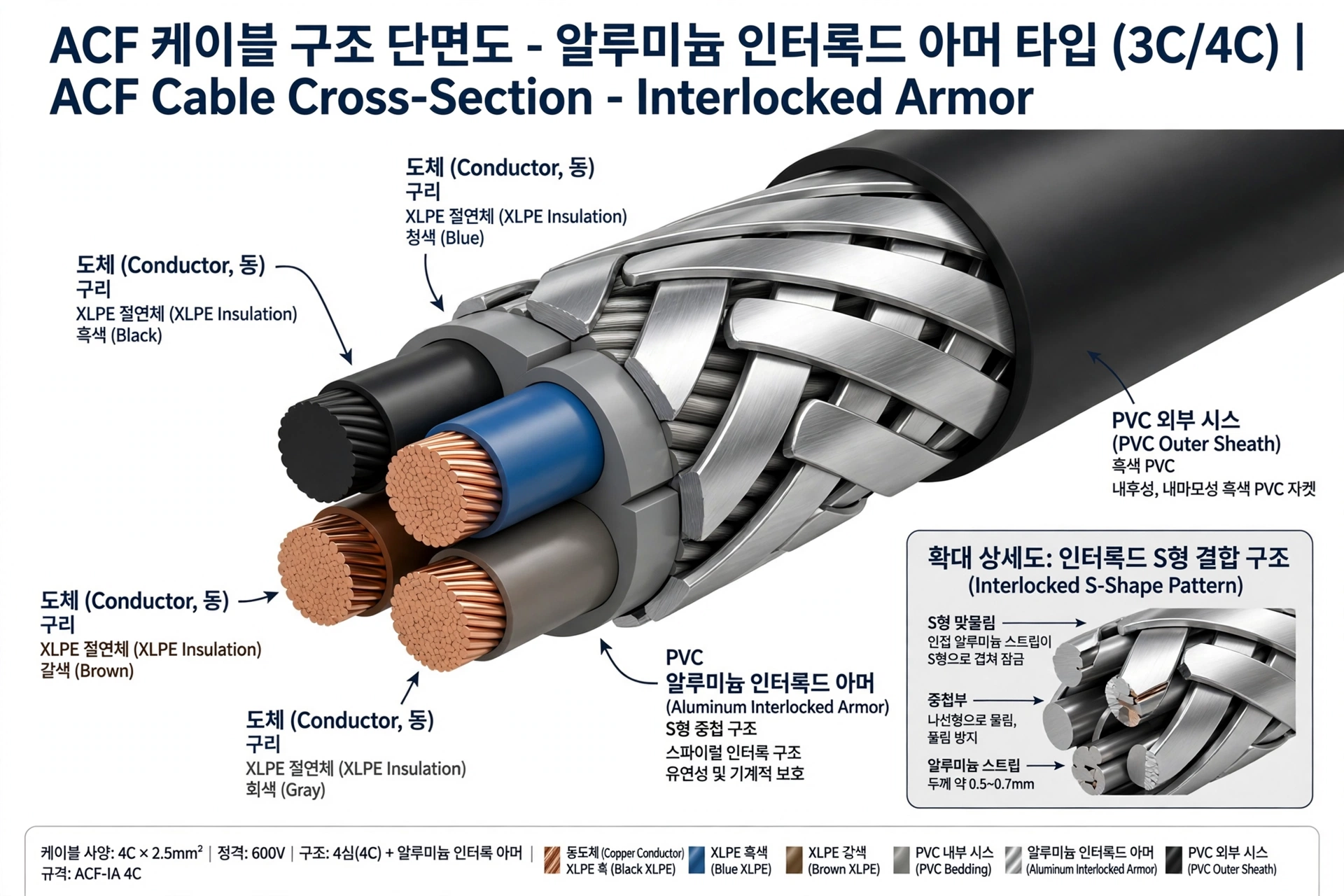

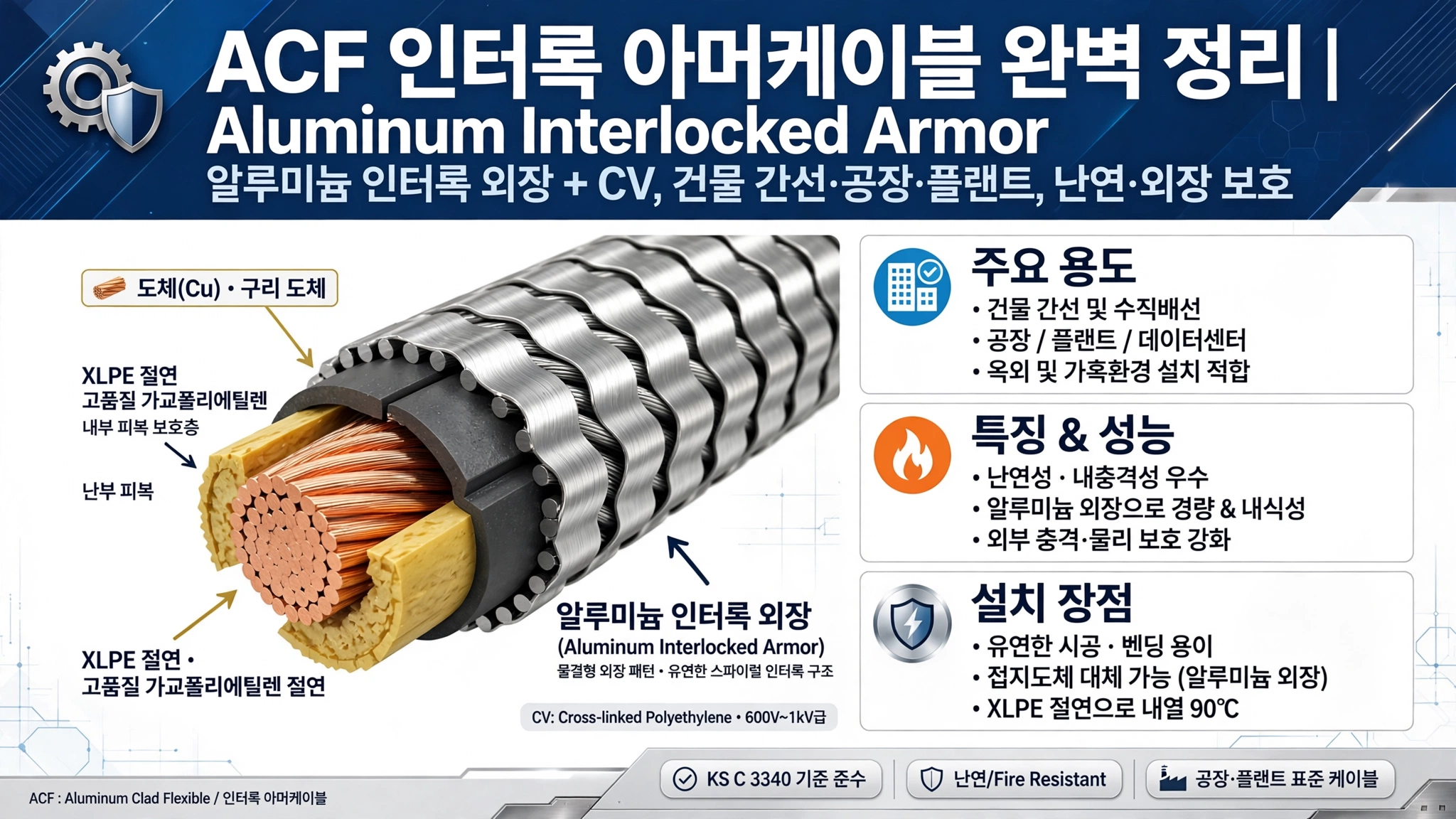

2. 구조 - 5중 구조 (인터록 핵심)

안쪽 → 바깥쪽

1. 도체 (Cu): 어닐링 동선, 1C∼4C, 10SQ∼240SQ
2. 절연체 (XLPE): 가교 폴리에틸렌, 90℃ 내열, 흑/적/청/녹 색상
3. 내부 쉬스 (PVC): 충진재 + PVC 내부 피복, 원형 유지
4. 인터록 아머 (Al): 0.4mm 알루미늄 테이프, S자 맞물림 나선 감김 - 외장 보호 핵심, 유연성 확보, 금속관 대체
5. 외부 쉬스 (PVC): 흑색 난연 PVC, 자외선·내마모

인터록 패턴: 확대 상세도처럼 알루미늄이 S자로 겹쳐 맞물려서 잡아당겨도 안 풀리고, 굽혀도 찢어지지 않습니다. 이게 SWA(와이어가 별도로 감김)와의 차이입니다.

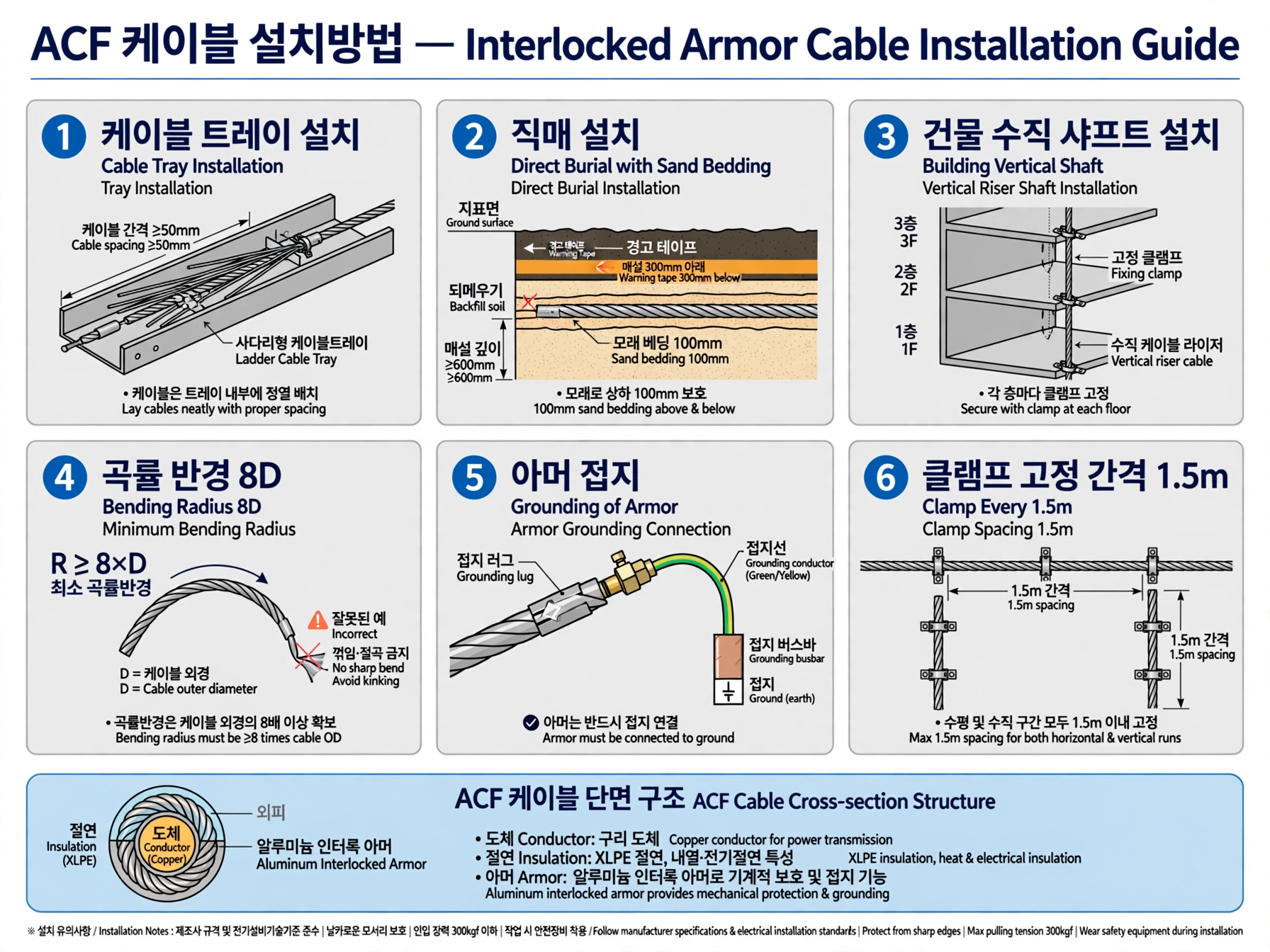

ACF는 금속관 없이 바로 포설 가능하지만, 곡률반경과 접지가 핵심입니다.

① 트레이 포설 (건물 간선 표준)

• 트레이 위에 1.5m 간격 클램프 고정
• 곡률반경: 완성외경의 8배 이상 (예: 외경 30mm → 240mm 이상)
• 다른 케이블과 적층 금지, 간격 띄워 방열
• 장점: 금속관 필요 없음 → 공사비 40% 절감, 공간 절약

② 직매 포설 (야외)

• 모래 베딩 10cm → ACF 케이블 → 모래 덮개 10cm → 경고 테이프 → 되메우기
• 깊이: 보도 60cm, 차도 80cm
• 외장 알루미늄이라 직매 가능, 단 PVC 외피 손상 주의

③ 수직 샤프트 (건물 수직 간선)

• 층별 클램프 고정, 자중 지지대 설치 (3층마다)
• 수직 하중이 크면 중간에 지지 클램프 추가

④ 접지 - 가장 중요

• 인터록 아머는 양 끝단 접지 10Ω 이하 필수, 미접지 시 지락 시 외장 충전되어 감전
• 접지선 6SQ 이상으로 아머에 클램프 접지

감리 포인트: 곡률반경 8D 미만으로 꺾으면 "아머 파손" 지적, 아머 미접지 시 "접지 기준 미달"로 반려됩니다.

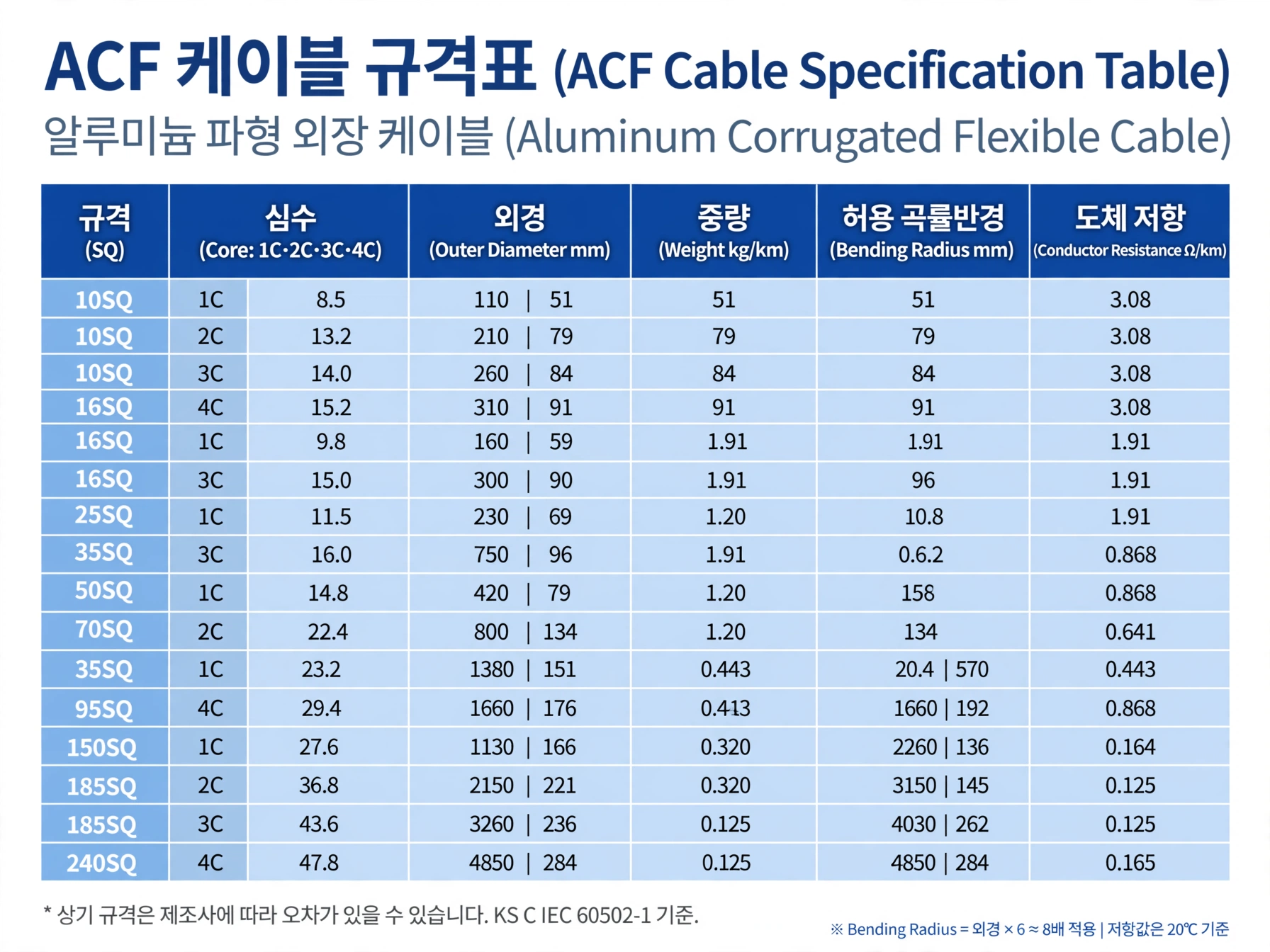

4. 규격 및 종류

• 도체: 10SQ∼240SQ, 1C(단심), 2C, 3C, 4C
• 전압: 0.6/1kV
• 내열: 90℃ (XLPE)

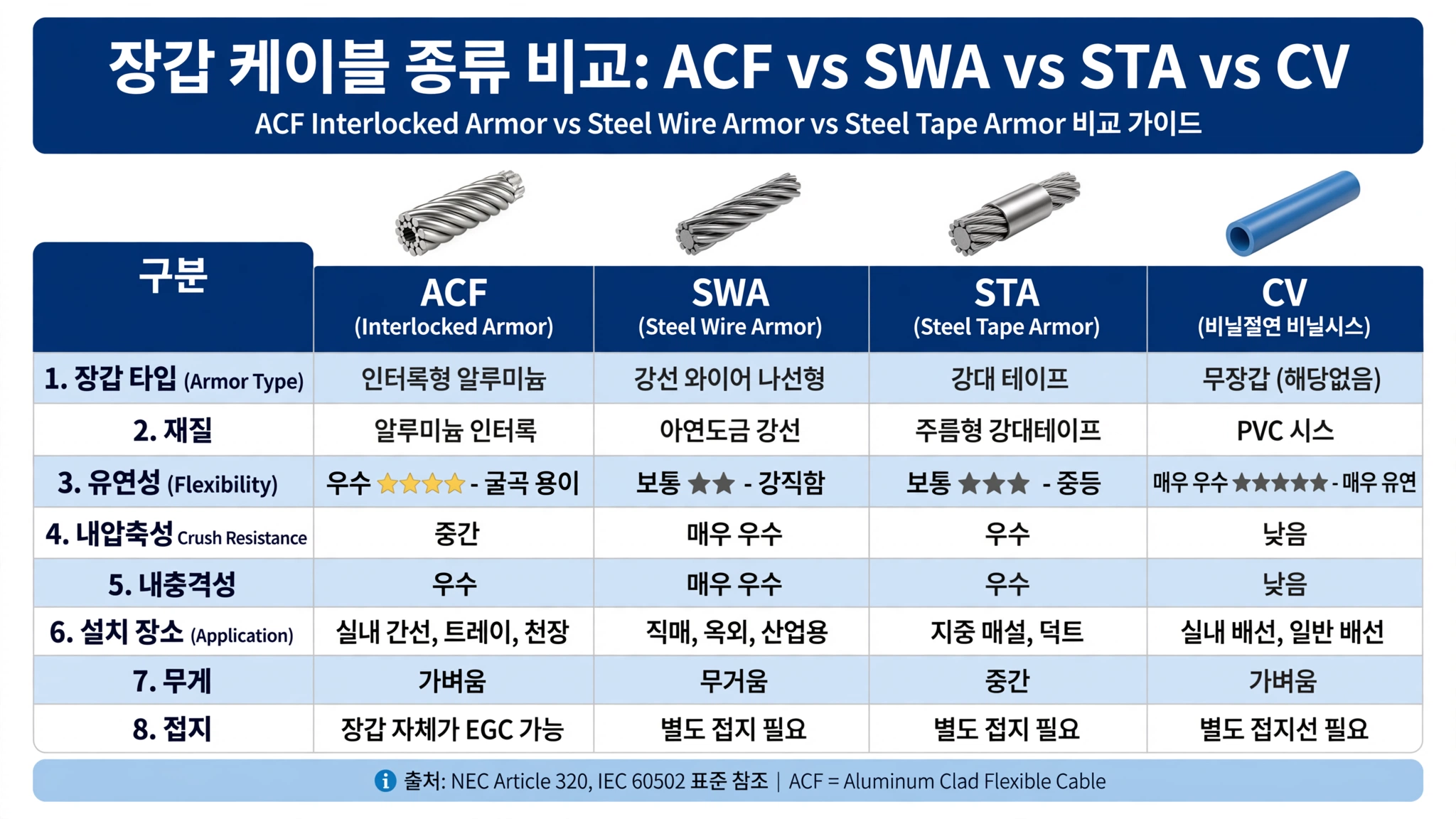

5. ACF vs 다른 아머 비교

선택 가이드:

• 빌딩 간선, 공장, 금속관 없애고 싶다 → ACF
• 땅에 묻는데 중장비 지나간다 → SWA
• 예산 적고 건물 내 → CV + 금속관

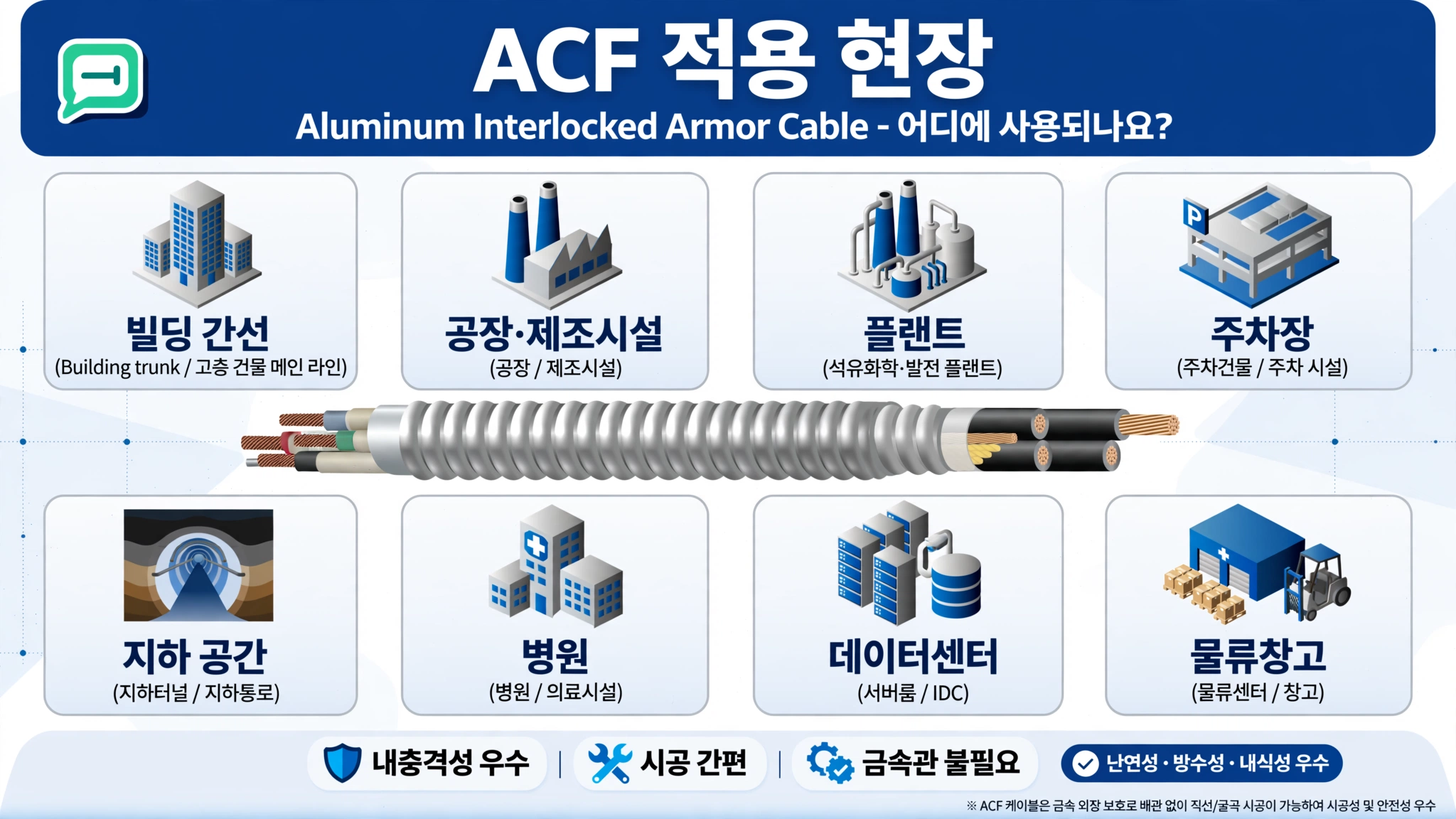

6. 어디에 쓰나요?

1. 빌딩 간선: 아파트, 오피스, 병원 MDF → 층 분전반
2. 공장·제조시설: 생산 라인 전원, 금속관 없이 트레이 포설
3. 플랜트: 화학 플랜트, 외장 보호 필요 구간
4. 주차장: 지하 주차장 천장 노출 포설
5. 지하공간: 지하상가, 지하철 역사
6. 데이터센터: 서버실 간선, 난연+외장 보호

설계 기준: "노출 포설 시 외장 보호 필요 구간은 ACF 또는 금속관 공사"로 명시. ACF 쓰면 금속관 생략 가능.

문의전화: 070-8098-8774
이메일: rium@rium-solution.com

안녕하세요. 광케이블 전문, 주식회사 리움솔루션입니다.

야외에서 광케이블이 쥐에 물리거나 삽에 찍히면 통신 전체가 끊깁니다. 이걸 막는 게 강대외장 광케이블(Steel Tape Armored Cable) 입니다.

정식 명칭은 Corrugated Steel Tape Armored Outdoor Optical Cable, 약칭 STA(Steel Tape Armor) 광케이블입니다.

1. 강대외장 광케이블이란?

강대(鋼帶) = 주름진 철 테이프로 감싼 광케이블

• 일반 광케이블은 PE 외피만 있어서 삽, 쥐, 압착에 약함
• 강대외장은 PE 안에 주름진 강대 테이프를 한 번 더 감아서 외장 보호
• 쥐가 물어도, 삽에 찍혀도 광섬유가 끊기지 않음
• 직매(땅에 직접 묻는) 공사 표준 케이블

소대외장 vs 강대외장

• 소대: 얇은 스틸 테이프, 가벼운 보호
• 강대: 두꺼운 주름 스틸 테이프, 측압 2000N 이상, 중장비 지나가도 보호

강대외장은 직매가 표준이지만, 포설 기준 안 지키면 강대가 부식됩니다.

① 직매 (Direct Burial) - 표준 포설법

• 바닥 모래 베딩 10cm → 케이블 포설 → 모래 덮개 10cm → 경고 테이프 → 되메우기
• 매설 깊이: 보도 60cm, 차도 80cm, 논밭 100cm 이상
• 곡률반경: 포설 시 외경의 20배 이상 (예: 외경 12mm → 240mm 이상)
• 롤러 사용: 지면에 끌지 말고 롤러로 밀어서 포설, 끌면 강대 찢어짐

② 관로 (Duct) 포설 - 맨홀 구간

• 맨홀 내 여장 3m 확보 (접속 여유)
• 풀링 아이(Pulling Eye)로 당김, 인장력 600N 이하 (24C 기준)
• 관 입·출구는 벨마우스 설치, 관 끝 날카로워서 강대 찢어짐 방지
• 관로 내부 물 고이면 강대 부식 → 맨홀 배수구 설치

③ 접속·종단

• 강대층은 양 끝단 접지 10Ω 이하, 미접지 시 낙뢰 시 광케이블 타고 전체 장비 파손
• 접속은 융착 접속, 접속 손실 0.1dB 이하
• 방수 클로저(IP68) 사용, 일반 클로저 쓰면 침수 시 젤리 유출

감리 포인트: 모래 없이 흙으로 바로 되메우면 "포설 기준 미달", 곡률반경 안 지키고 90도로 꺾으면 "강대 파손"으로 재시공됩니다.

4. 규격 및 종류

• 싱글모드 G.652D: 장거리 (10km 이상)
• 멀티모드 OM3: 단거리 (건물 내 300m)

KT 표준은 24C, 48C가 70%입니다.

5. 강대외장 vs 다른 외장 비교

선택 가이드:

• 땅에 묻는다 → 강대외장
• 맨홀 관로만 간다 → 소대외장 또는 무장 + CD관
• 건물 내 수직 구간 → LSZH 난연

6. 어디에 쓰나요?

1. 직매: 논밭, 임야, 보도에 직접 매설
2. 옥외 관로: 맨홀 구간, 지하 통신구
3. 산업 플랜트: 중장비 지나가는 공장 야외
4. 군용·CCTV: 외장 보호 필요한 감시 구간
5. 도로 횡단: 차도 아래 횡단, 차량 하중 보호
6. 건물 간 옥외: 건물과 건물 사이 야외 포설

문의전화: 070-8098-8774
이메일: rium@rium-solution.com

안녕하세요. 통신케이블 전문, 주식회사 리움솔루션입니다.

아파트 MDF부터 지하 통신구까지 들어가는 검은색 전화 케이블, 그게 바로 폼스킨(FOAM-SKIN) 케이블입니다.

정식 명칭은 Foam-Skin PE Insulated Jelly Filled And Moisture Barrier Sheathed Cables, 줄여서 FS-JF-MB 케이블입니다.

1. 폼스킨 케이블이란?

Foam-Skin = 2중 절연 구조

• Foam (내층): 발포 PE - 기포가 들어있어 유전율이 낮음 → 신호 손실 적음, 정전용량 낮음
• Skin (외층): Solid PE - 단단한 PE로 Foam을 감싸서 기계적 강도 확보

Foam만 쓰면 찢어지고, Solid만 쓰면 손실이 큽니다. Foam으로 손실 줄이고 Skin으로 보호하는 게 폼스킨입니다.

Jelly Filled + Moisture Barrier:

• Jelly 충진: 케이블 심에 방수 젤리(석유 젤리)를 채워 물이 길이 방향으로 들어가는 것 방지
• Moisture Barrier (ALP): 알루미늄 테이프 + PE 라미네이트로 외부 수분 차단

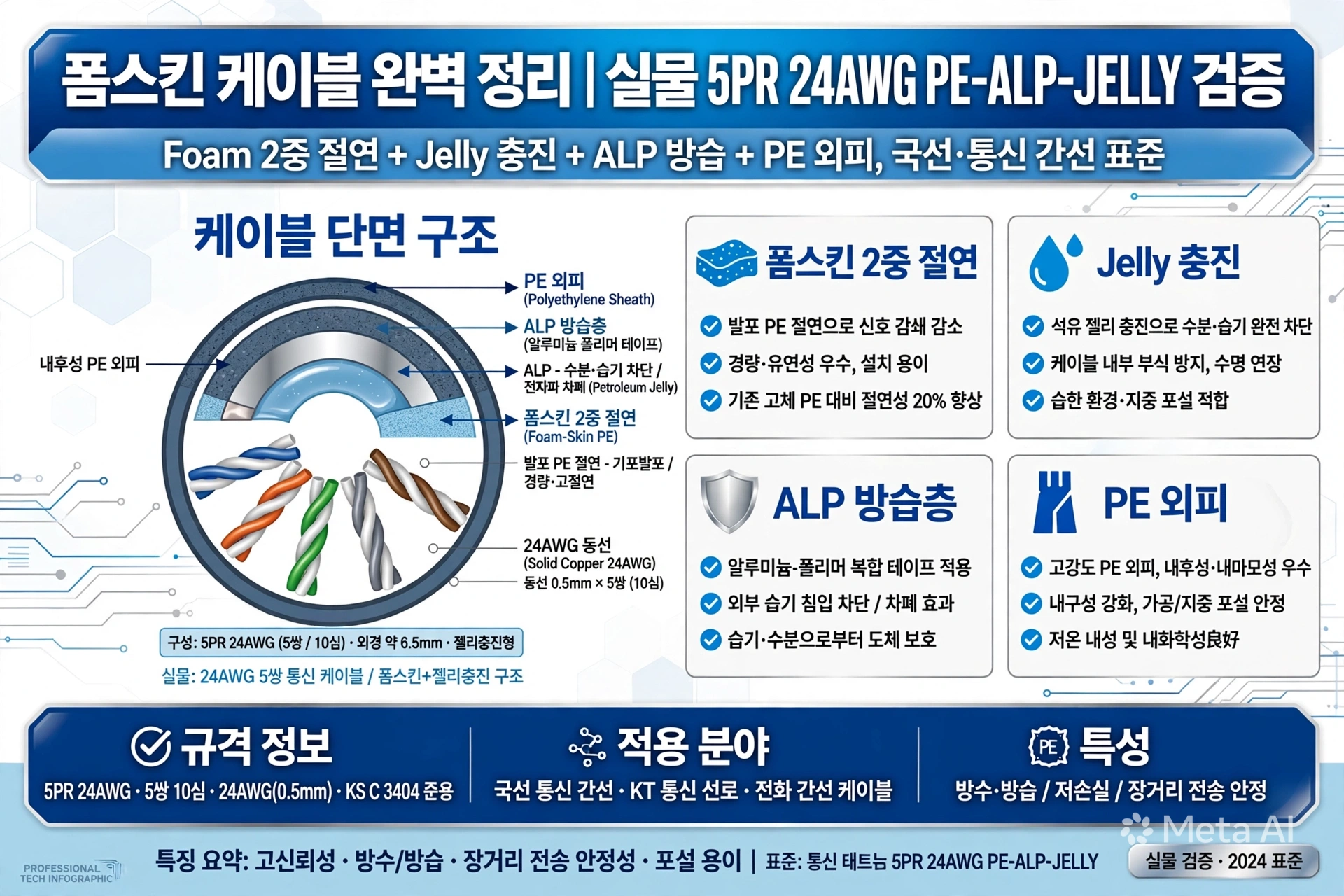

2. 구조 - 6중 구조

바깥 → 안쪽

1. 외부 쉬스 (PE): 흑색 PE, 내후성, 자외선 차단
2. Moisture Barrier (ALP): Al Tape + PE 코팅, 수분 침투 차단
3. Jelly 충진: 석유 젤리, 케이블 코어 전체 충진, 물길 차단
4. Foam-Skin 절연체: 내층 Foam PE (발포) + 외층 Skin PE (고밀도), 0.4/0.5/0.65mm 도체
5. 도체 (동선): 어닐링 동선, 0.4mm(국선), 0.5mm(중계), 0.65mm(장거리)
6. 십자 개재 / 유닛: 10P씩 묶어서 50P, 100P 유닛 구성

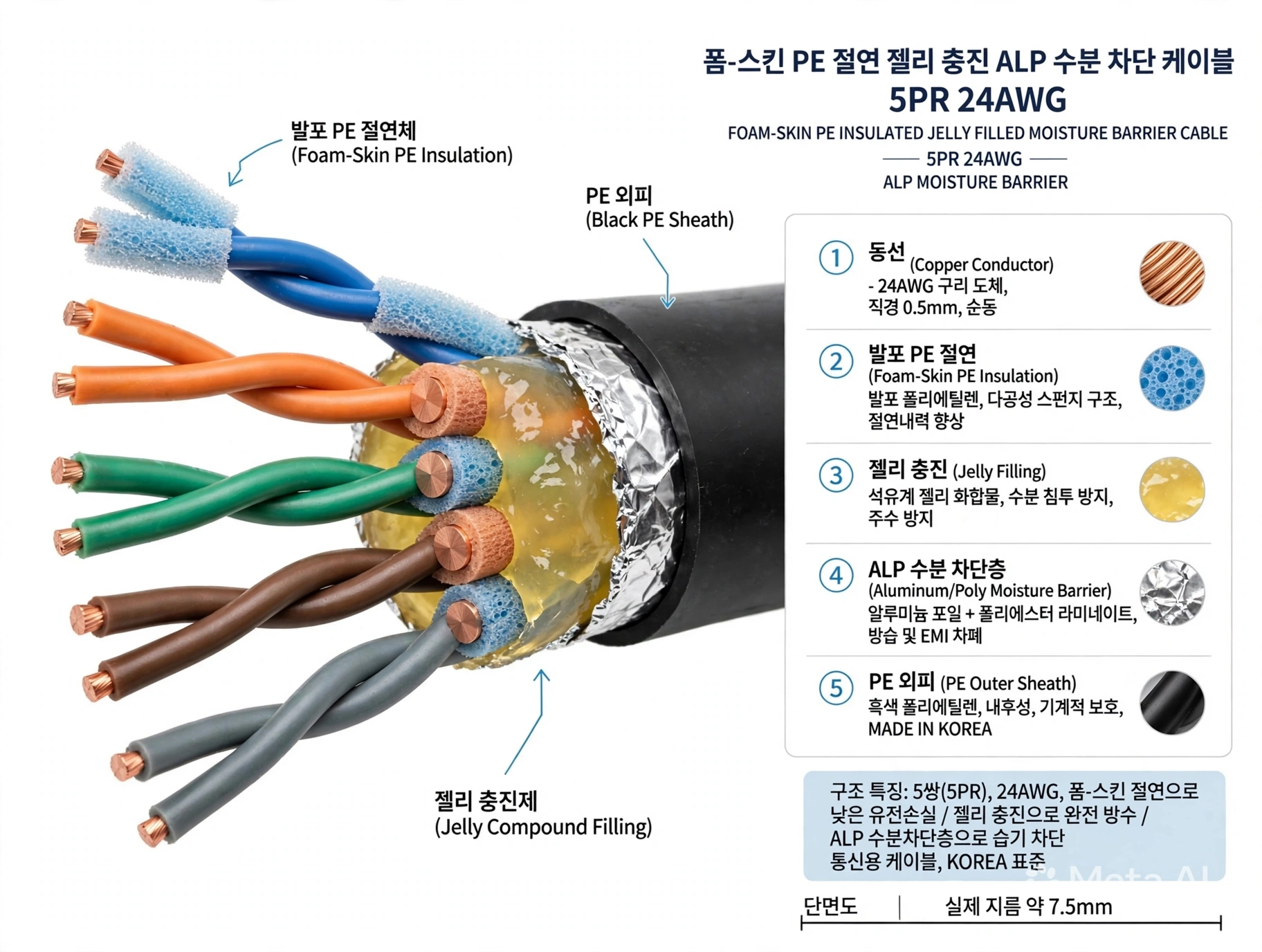

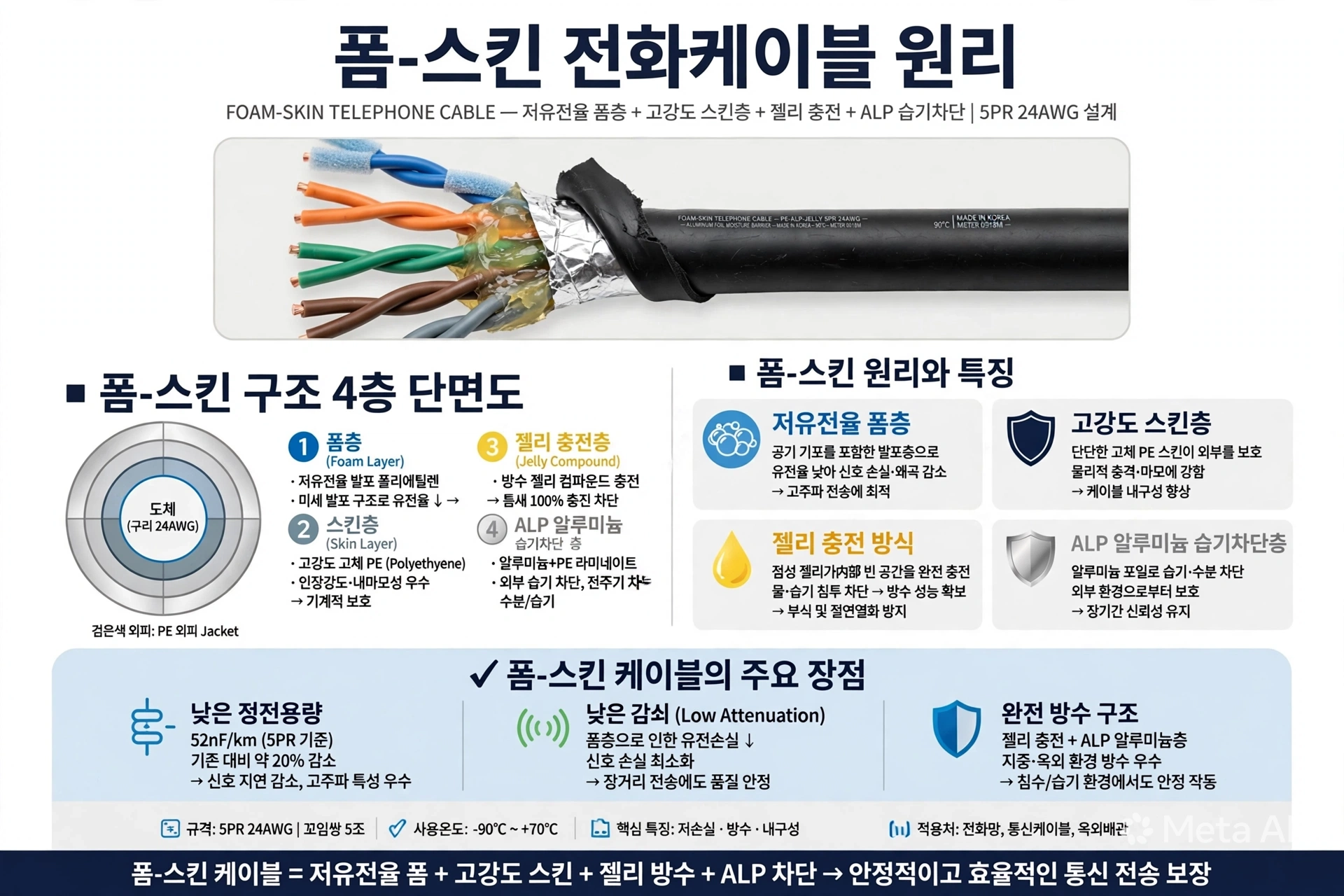

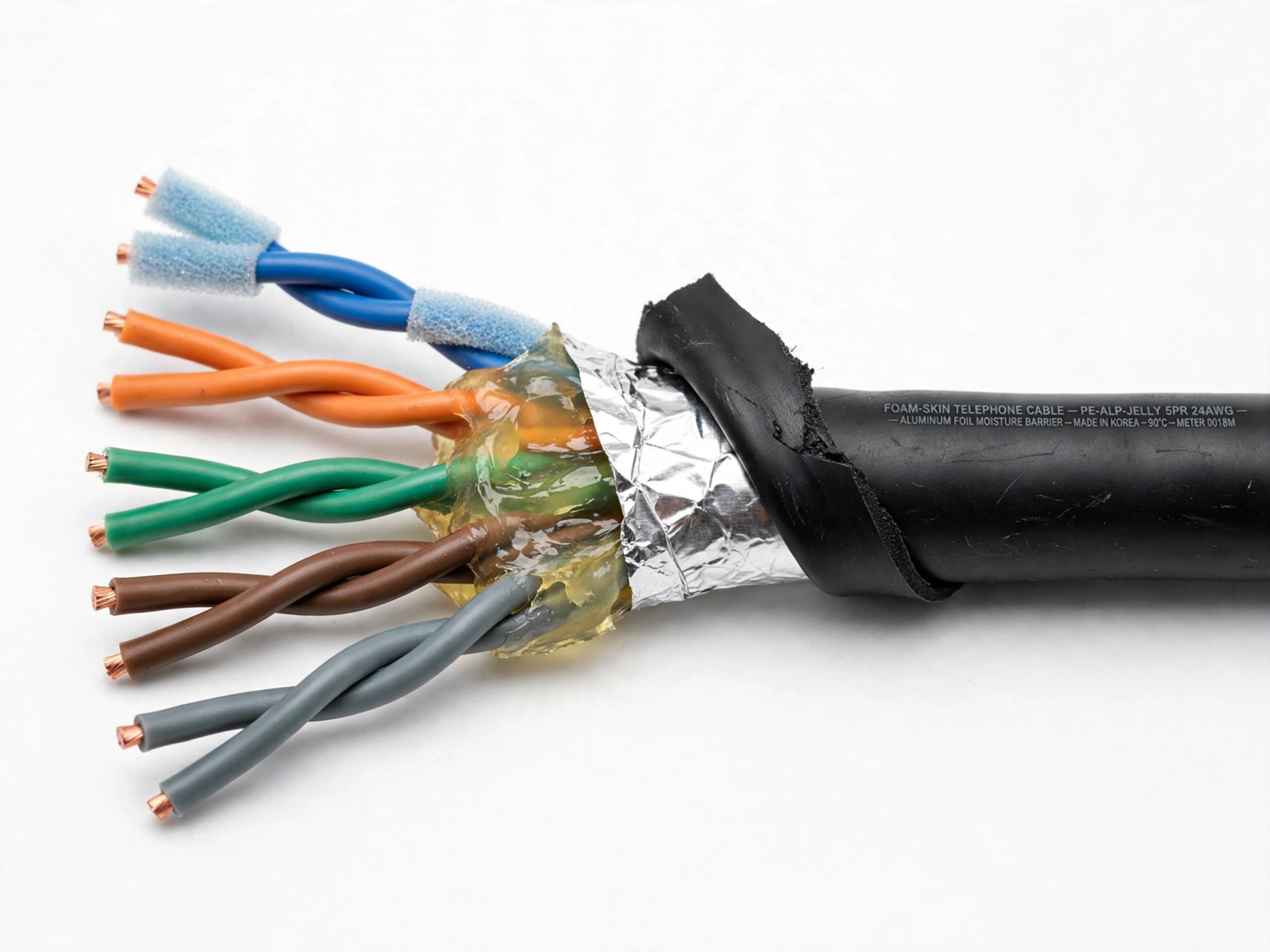

3. 제품 사진

블랙 PE 외피를 벗기면 ALP 알루미늄 방습 테이프가 나오고, 그 안에 노란색 젤리로 가득 찬 컬러별 폼스킨 절연 동심선이 보입니다. 이 젤리 때문에 물에 잠겨도 통신이 끊기지 않습니다.

4. 원리 - 왜 Foam-Skin을 쓰나요?

Jelly 충진 효과:
일반 종이 절연 케이블은 물이 들어가면 절연 파괴되어 전체 불통이 됩니다. 젤리 충진형은 물이 들어간 지점 1m 이내에서 차단되어 나머지 구간은 정상 통신됩니다.

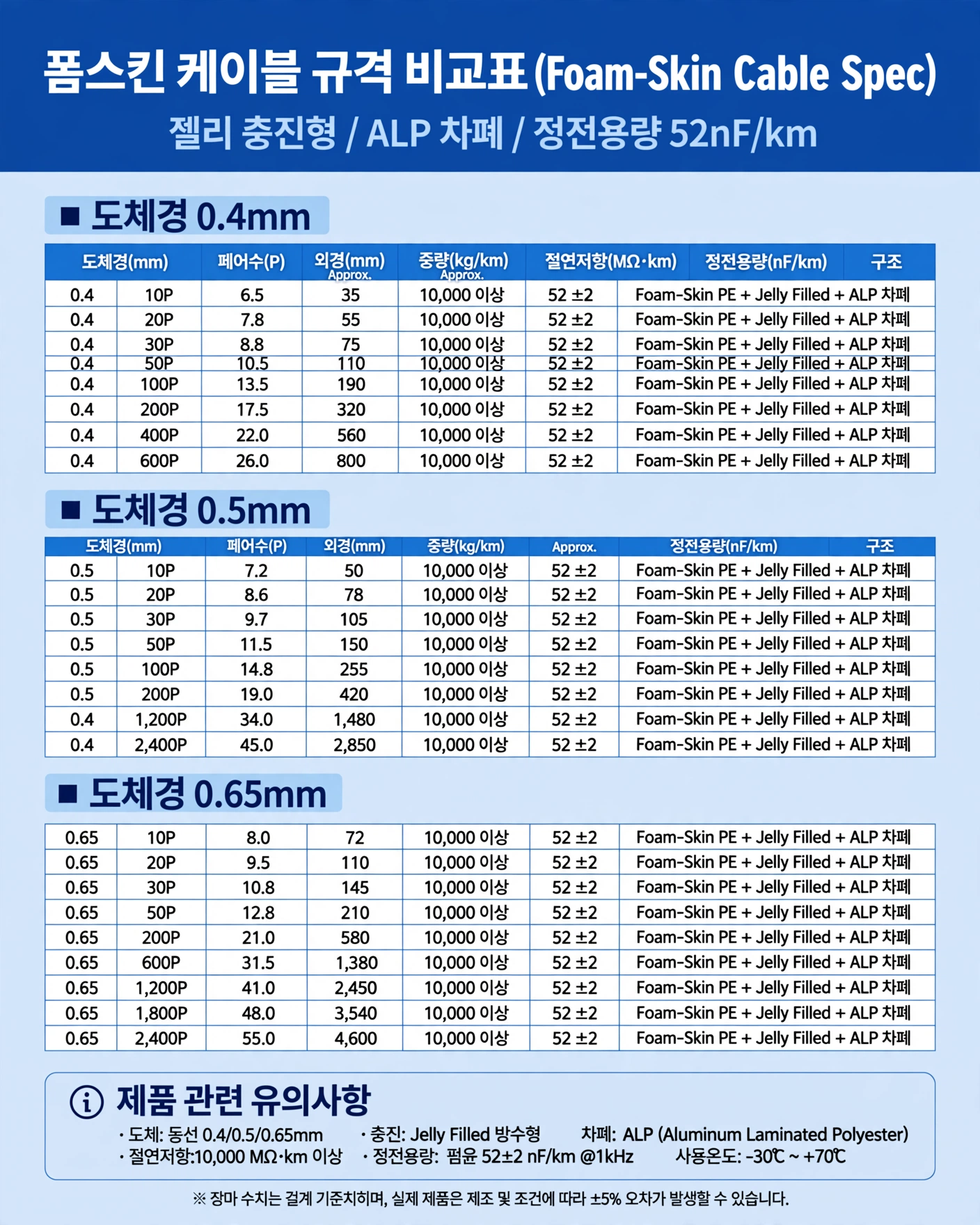

5. 규격 및 종류

• 10P∼100P: 건물 인입, MDF
• 200P∼600P: 국선, 지하 관로
• 900P∼2400P: 중계선, 전화국 간 간선

KT 표준은 0.4mm 100P, 200P, 400P가 80%입니다.

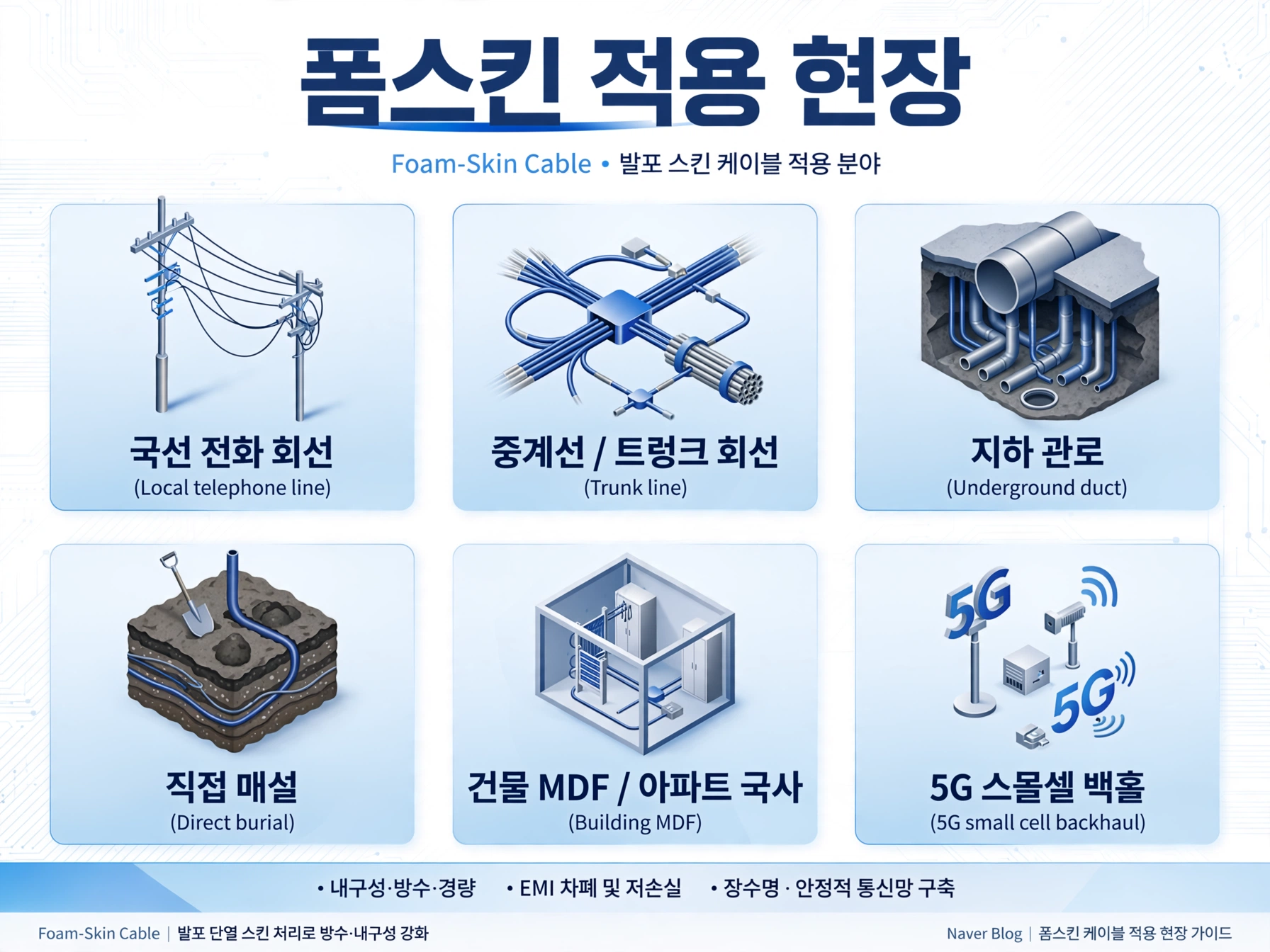

6. 어디에 쓰나요? - 6대 적용 분야

1. 국선 (Local Cable): 전화국 → 가입자, 아파트 MDF까지
2. 중계선 (Trunk): 전화국 간 연결, 대용량 간선
3. 지하 관로: 맨홀 구간, 지하 통신구
4. 직매 (Direct Burial): Jelly + ALP 때문에 땅에 직접 매설 가능
5. 건물 MDF: 아파트, 빌딩 주배선반
6. 5G 스몰셀 백홀: 5G 기지국 간 유선 백홀 (일부)

설계 기준: KT 통신구 설계 시 "침수 구간은 Jelly Filled + ALP (Moisture Barrier) 필수"로 명시. 일반 PE 절연은 감리 반려됩니다.

7. 시공법 - 3가지 주의

1. 젤리 제거: 접속 시 젤리 제거제(Jelly Cleaner)로 깨끗이 제거, 안 닦고 접속하면 접속 불량
2. ALP 접지: ALP는 양끝단 접지, 10Ω 이하, 미접지 시 낙뢰 시 전체 파급
3. 곡률반경: 완성외경의 10배 이상, 꺾이면 Foam 찢어짐

문의전화: 070-8098-8774
이메일: rium@rium-solution.com

안녕하세요. 특수케이블 전문, 주식회사 리움솔루션입니다.

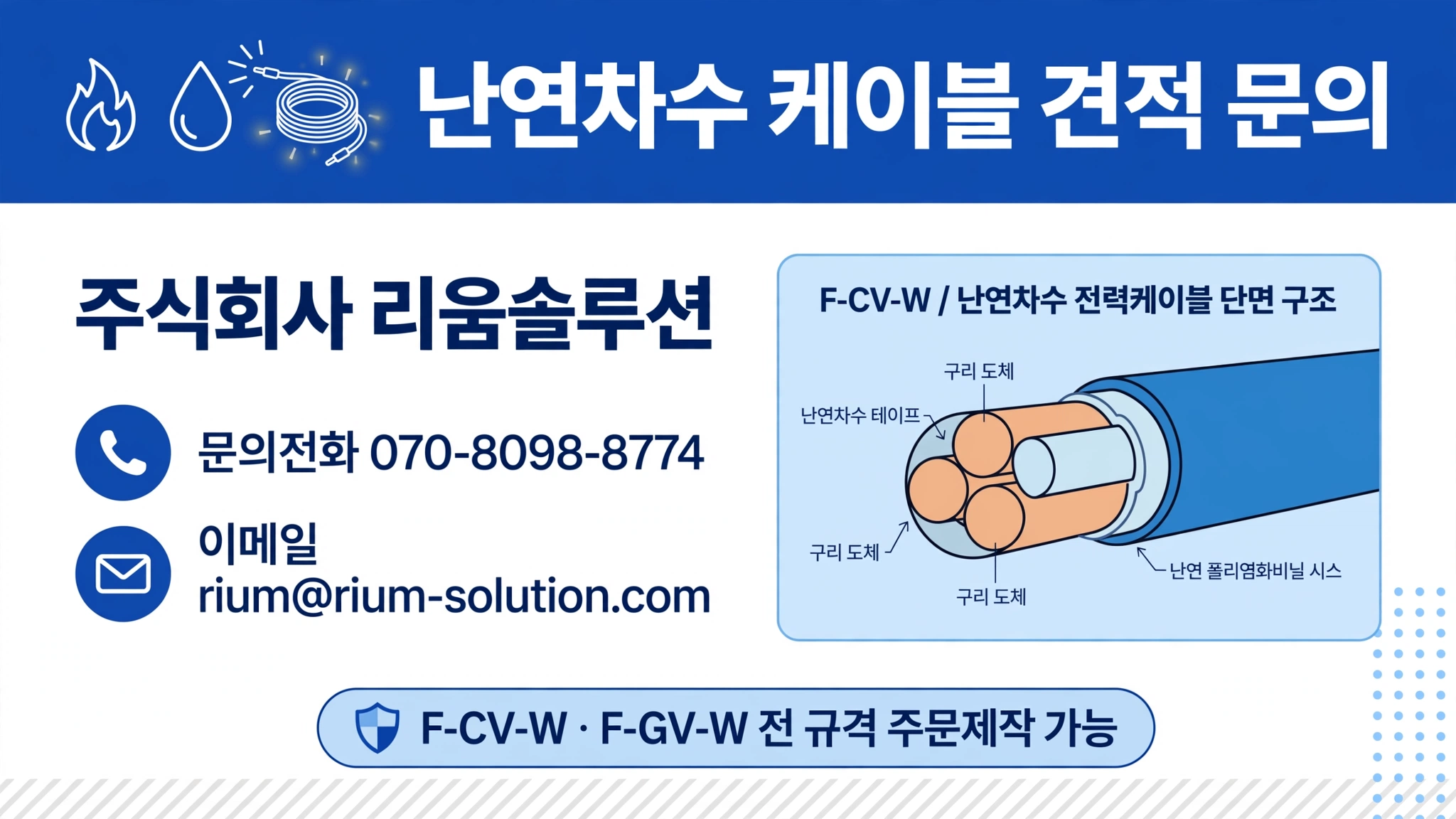

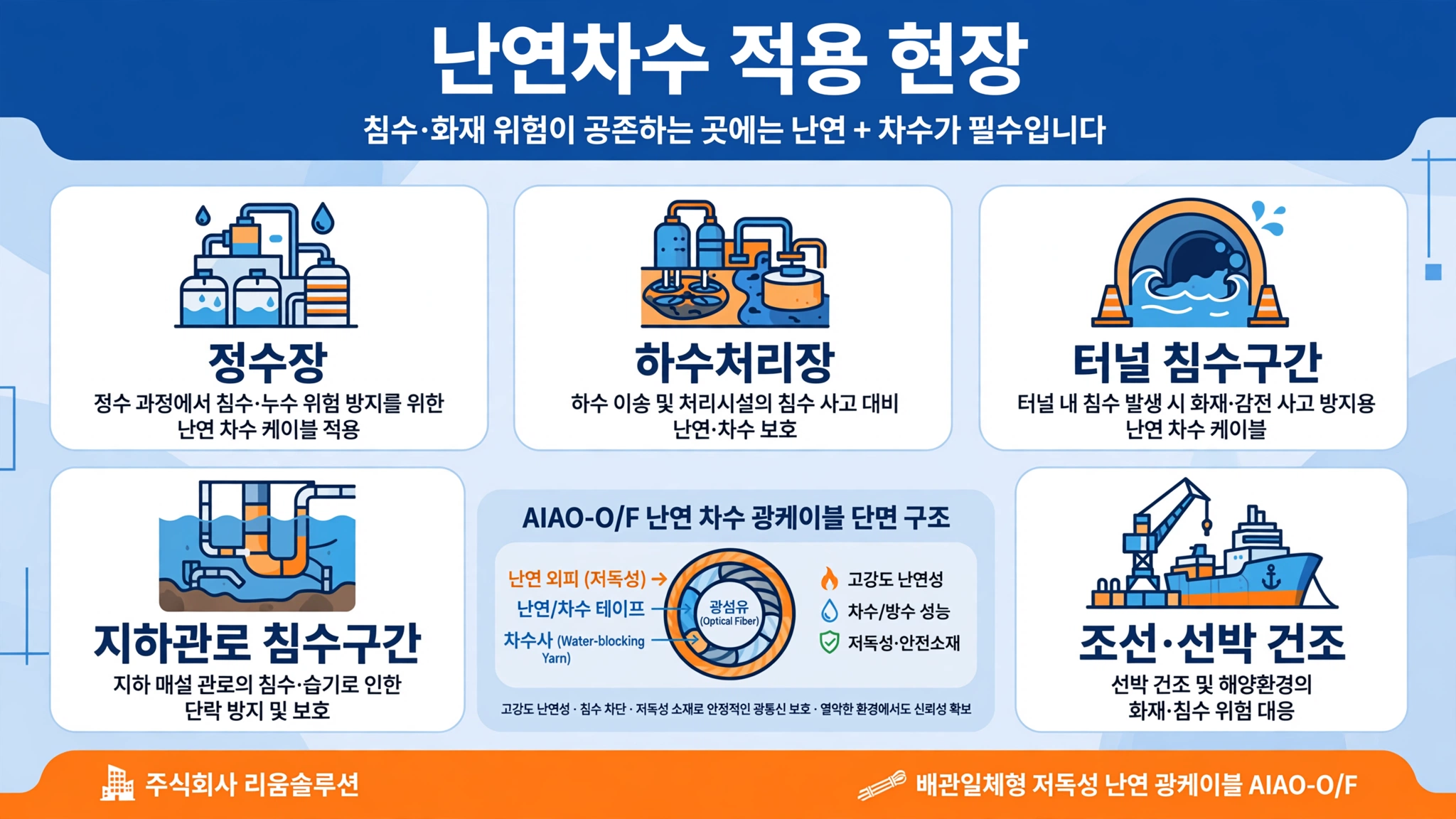

정수장, 하수처리장, 터널 지하관로에서 케이블이 물에 잠겼는데 불까지 나면 어떻게 될까요? 정전 + 침수 + 화재 3중 사고가 납니다.

이 2가지를 동시에 막는 케이블이 난연차수 케이블(F-CV-WB / FW-CV) 입니다.

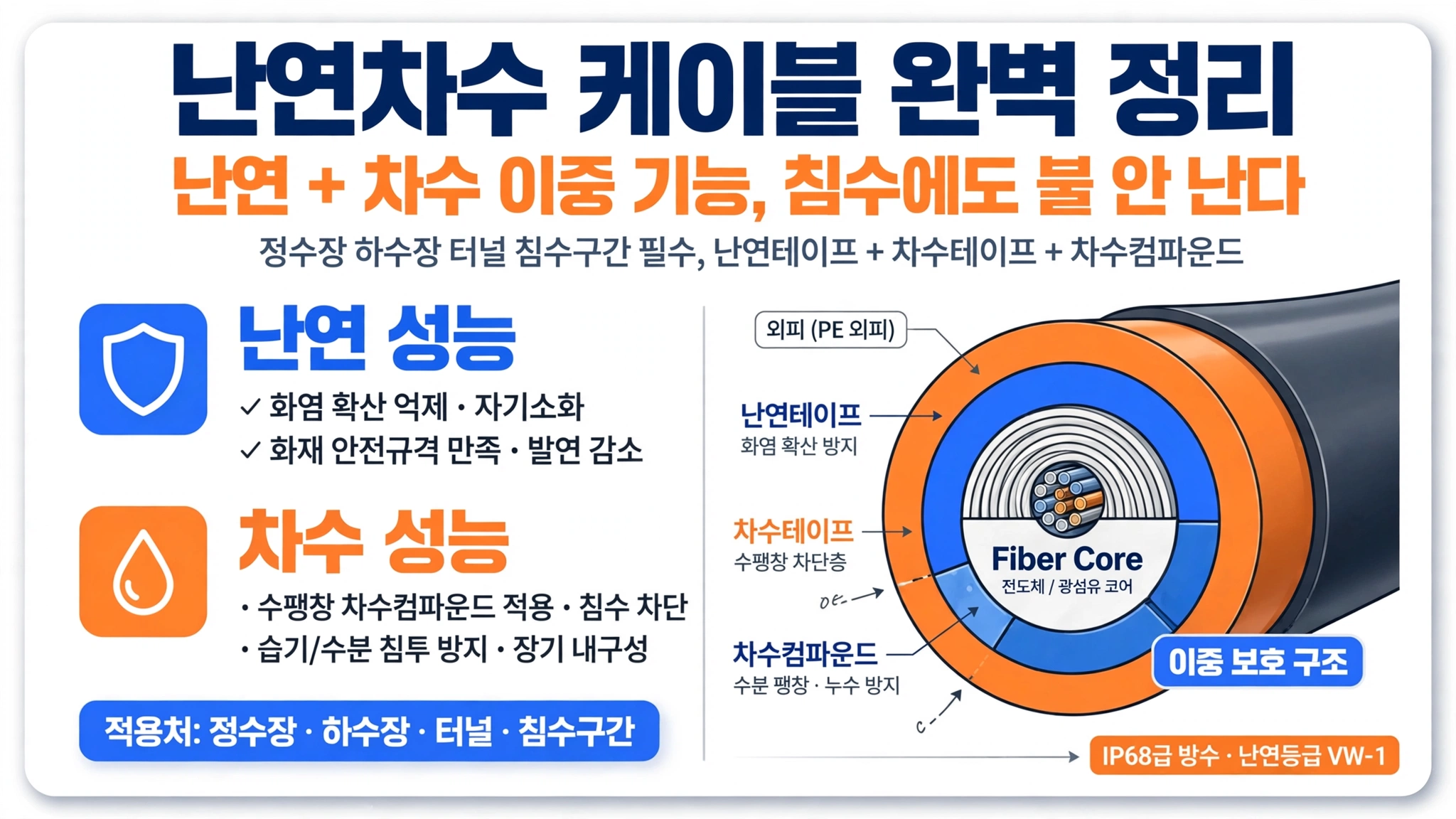

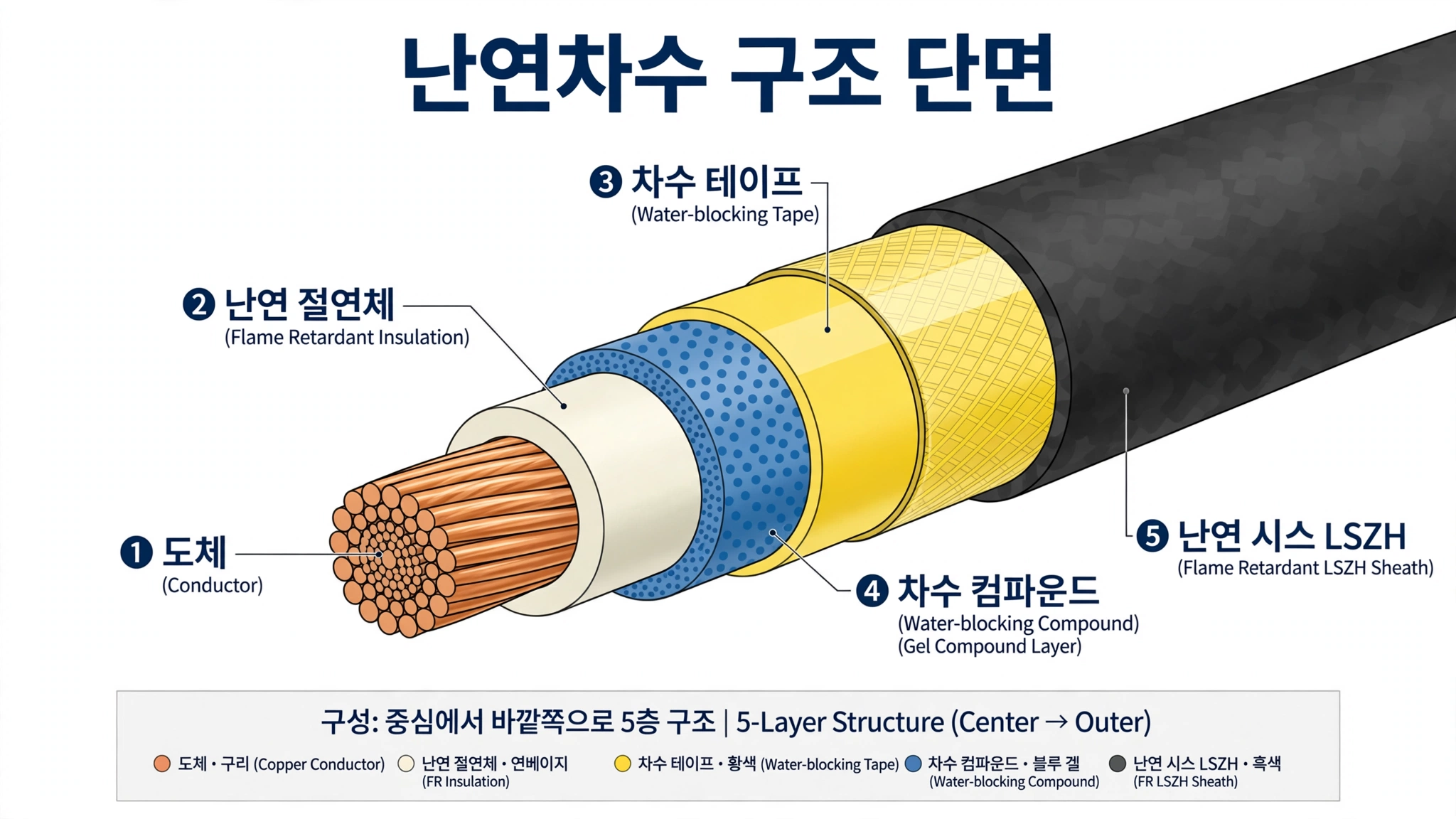

2. 구조 - 5중 이중 방어

바깥 → 안쪽

1. 외부 쉬스 (LSZH 저독성 난연) - 불이 번지지 않음, 유독가스 적음 (IEC 60332-3)
2. 난연층 (Mica 테이프) - 800℃에서도 절연 유지, 내화 기능
3. 차수층 (Water-blocking Tape) - 부직포에 차수 파우더 도포, 물 만나면 5배 팽윤
4. 차수 컴파운드 - 도체 사이에 차수 분말 충진, 물 침투 경로 완전 차단
5. 도체 + 난연 절연체 (FR-XLPE) - 90℃ 내열, 난연

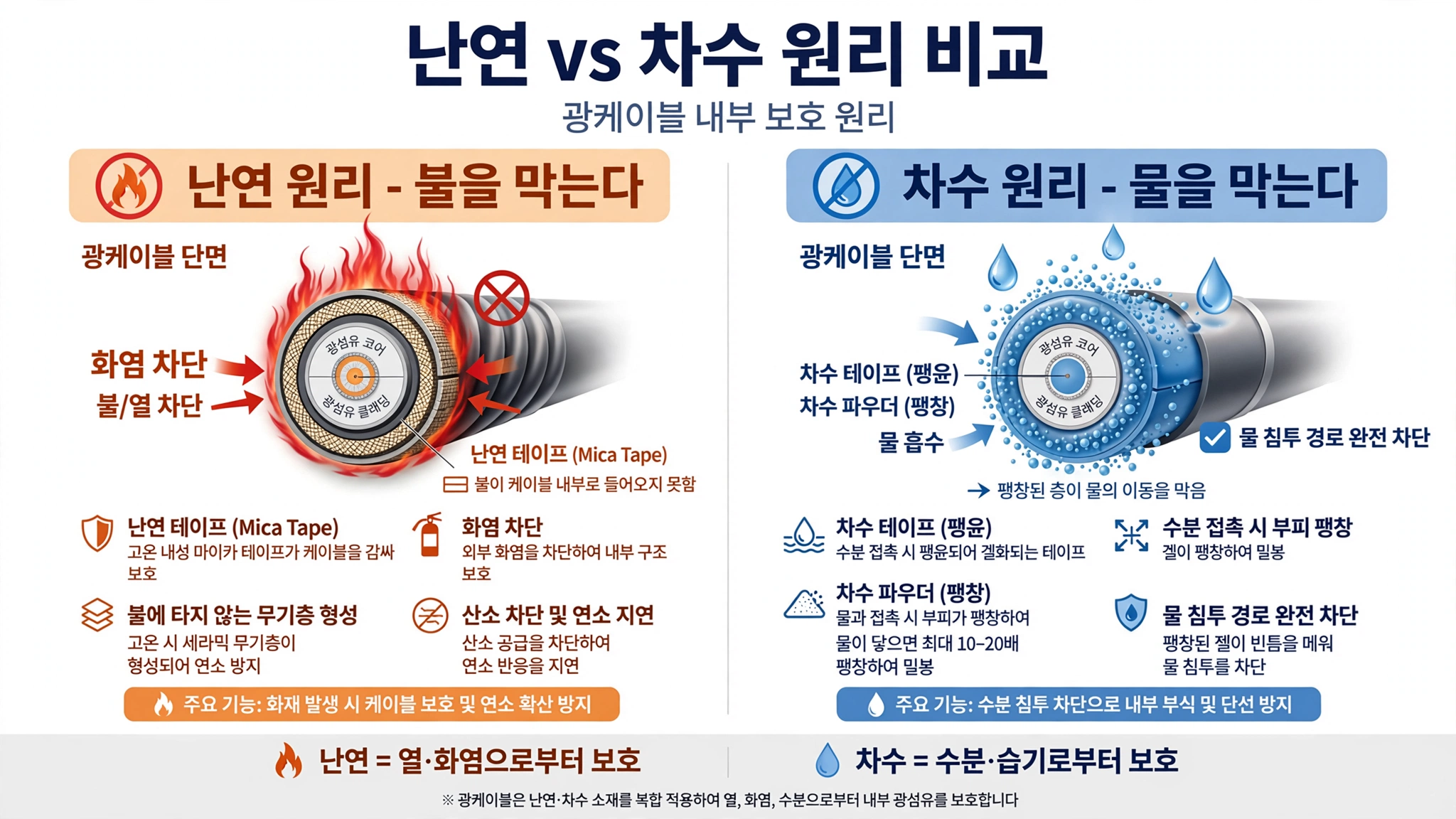

원리:

• 난연: Mica 테이프가 불을 차단, LSZH가 유독가스 차단
• 차수: 차수 테이프/파우더가 물 만나면 부풀어서 모세관 현상 차단

일반 케이블은 물이 들어가면 동선이 녹색으로 부식되는데, 난연차수는 물이 들어간 지점 1m 이내에서 차단됩니다.

3. 설치방법 - 현장에서 이렇게 해야 감리 통과됩니다.

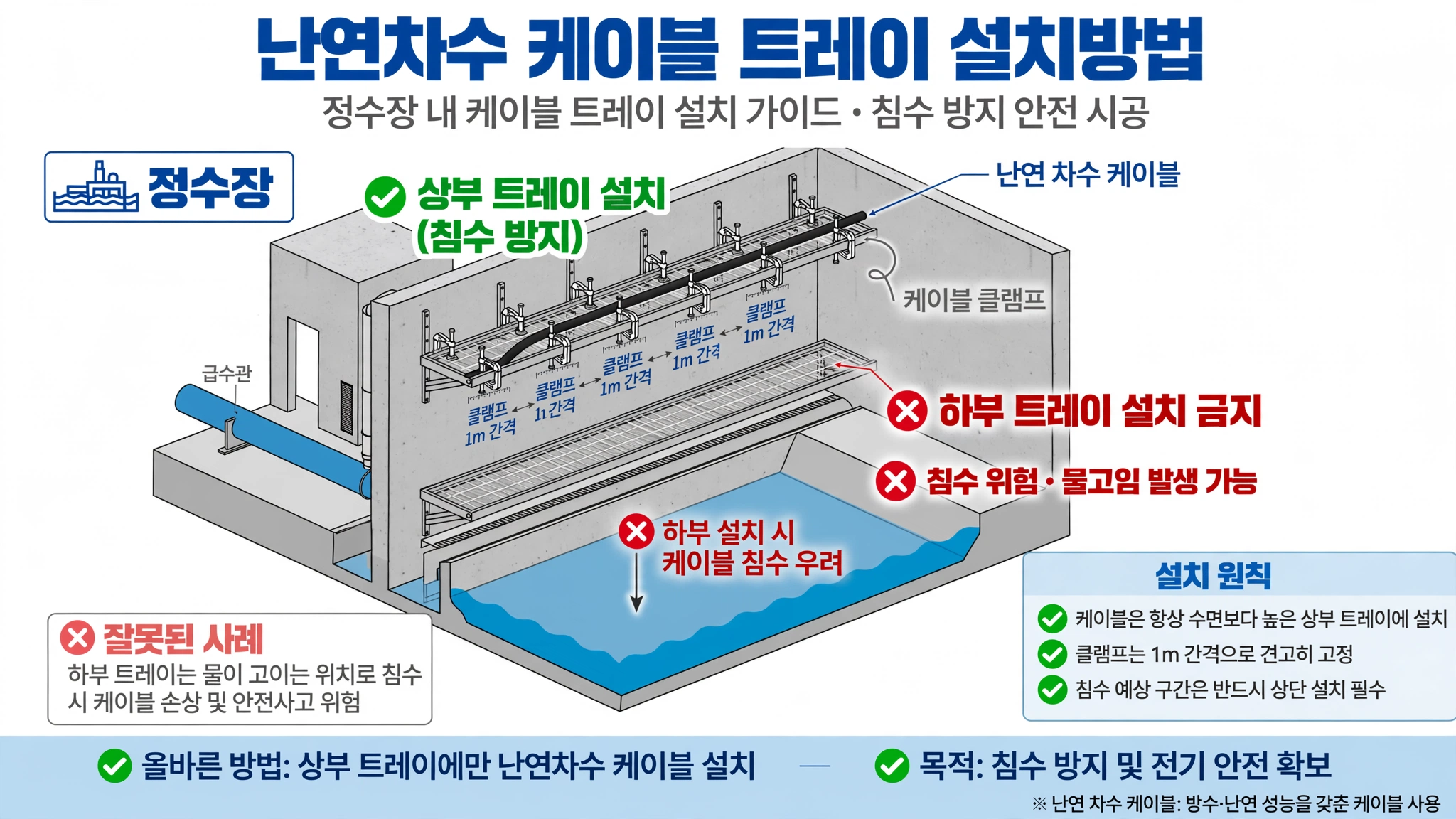

① 트레이 포설 - 상단에 설치 (침수 방지)

일반 케이블처럼 테이핑만 하면 물이 케이블 속으로 타고 들어가 전체가 부식됩니다. 반드시 5단계로 마감하세요.

1. 외피 스트립: 외부 쉬스 10cm 제거, 차수테이프 노출
2. 차수테이프 확인: 노란색 차수테이프가 물 만나면 5배 부풀어 오르는지 확인
3. 방수 테이프 1차: 차수테이프 위에 자기융착 방수 테이프 3겹 이상 감음
4. 난연 테이프 2차: 방수 테이프 위에 난연 테이프(Mica) 2겹 감음
5. 열수축 튜브 마감: 최종 열수축 튜브로 밀봉, 히팅건으로 수축

감리 포인트: 방수+난연 이중 마감 사진 찍어서 제출해야 합격입니다. 테이핑 1겹이면 "차수 처리 미흡"으로 재시공됩니다.

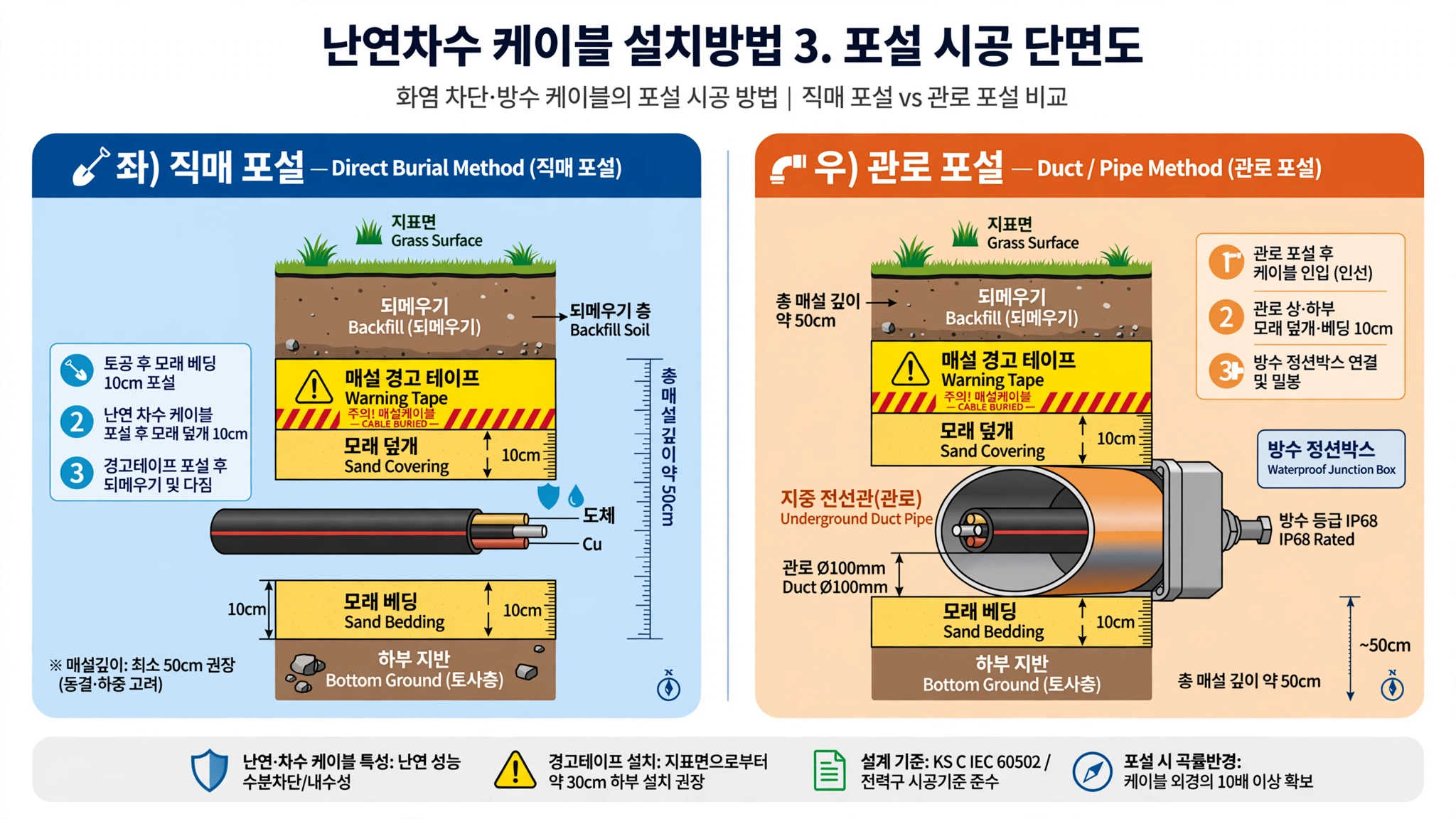

③ 직매·관로 포설 - 모래 + 경고 테이프 + 방수 정션박스

직매 (땅에 직접 묻을 때):

• 바닥 모래 10cm 베딩 → 케이블 포설 → 모래 10cm 덮개 → 경고 테이프 → 되메우기
• 깊이 60cm 이상 (차도 100cm 이상)
• 정션박스는 IP68 방수형 사용, 일반 박스 쓰면 침수됩니다

관로 (CD관, FEP관):

• 관 내부에 물 고이면 케이블 부식, 관 최저점에 배수구 설치
• 관 입·출구는 방수 폼으로 밀봉
• 관로 내부에 케이블이 물에 잠기지 않게 스페이서 사용

감리 포인트: 모래 없이 그냥 흙으로 되메우면 "포설 기준 미달", 경고 테이프 없으면 "안전 시설 미흡"으로 지적됩니다.

이 3가지 설치방법 지키면 정수장·하수장·터널 감리 100% 통과됩니다.

4. 어디에 쓰나요? - 5대 필수 현장

1. 정수장·하수처리장: 물 넘치는 구간, 펌프실, 침전지 - 물 + 전기 + 화재 위험 동시 존재
2. 터널·지하 공동구 침수구간: 비 오면 물 차는 터널, 지하관로 - 침수 시 합선 방지
3. 지하 매설 (직매): 땅에 직접 묻는 구간, 지하수 유입 방지
4. 조선·선박·해양 플랜트: 바닷물 침투 + 화재 위험, 선급 인증 필수
5. 원전·발전소: 침수 + 난연 동시 요구, 안전등급 케이블

설계 기준: 환경부 정수장 설계 지침에는 "침수 우려 구간은 난연차수 케이블(F-CV-W) 사용"으로 명시되어 있습니다. 일반 F-CV 쓰면 감리에서 반려됩니다.

5. 규격 및 종류

• F-CV-WB: 난연 차수용 케이블
• FW-CV: 난연 차수용 케이블
• -W가 붙으면 차수형: F-CV는 난연만, F-CV-W는 난연+차수

---

6. 시공법 - 3가지 주의

1. 종단 처리: 끝단은 차수 테이프가 보이게 컷팅 후 방수 테이프 + 난연 테이프 이중 마감, 일반 테이핑만 하면 물 들어갑니다
2. 접지: 차수형도 접지 필수, 차수층이 접지 방해하지 않도록 접지선은 도체에 직접 연결
3. 포설: 침수구간은 트레이 하단에 포설 금지, 상단에 포설 (물에 잠기지 않게)

---

문의전화: 070-8098-8774
이메일: rium@rium-solution.com

안녕하세요. 특수케이블 전문, 주식회사 리움솔루션입니다.

터널, 지하주차장, 지하철에서 핸드폰 터지나요? 안 터집니다.
콘크리트 때문에 전파가 안 들어오기 때문입니다.

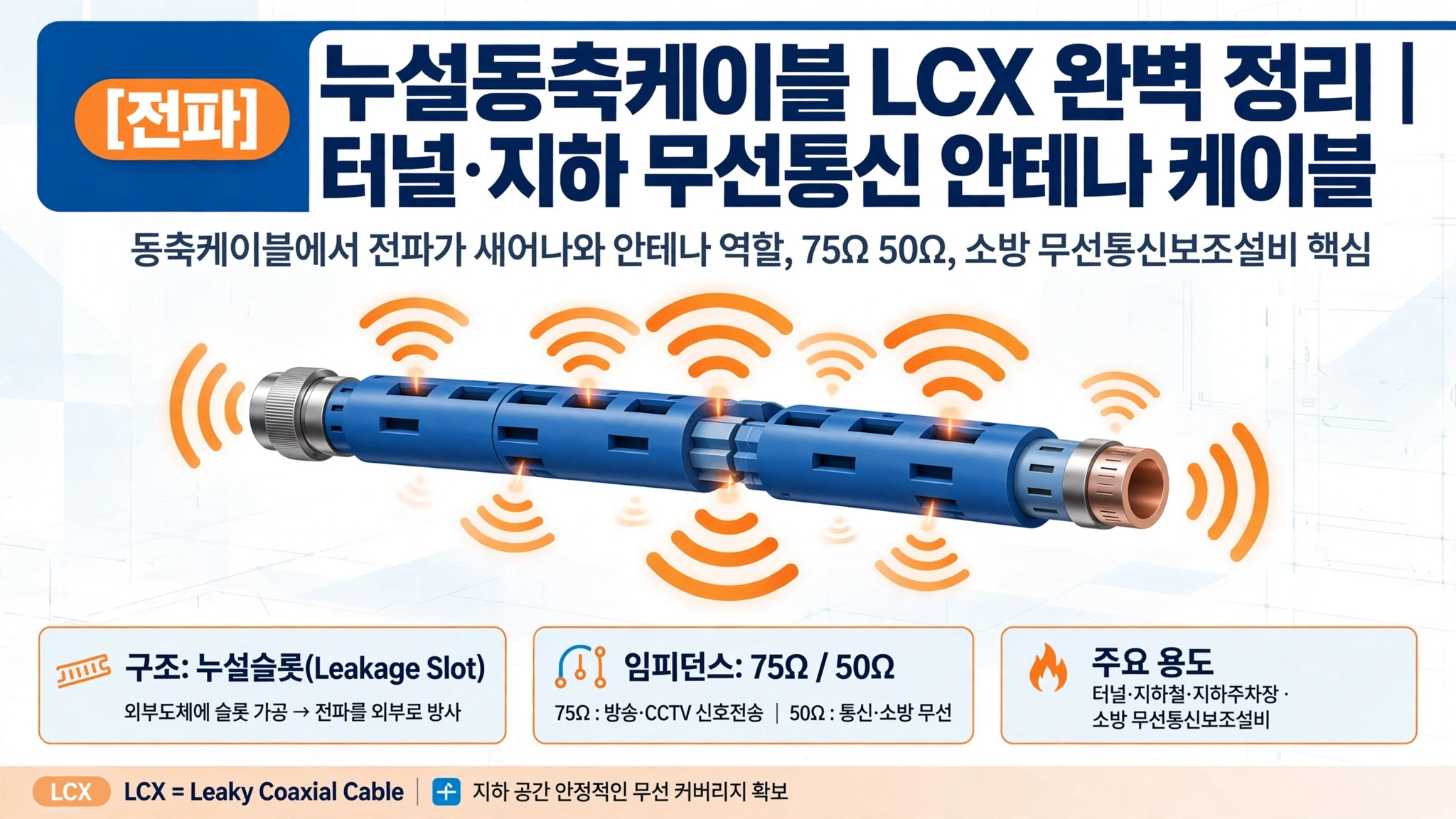

이 터널 전 구간에 전파를 뿌려주는 안테나 역할을 하는 케이블이 누설동축케이블 LCX(Leaky Coaxial Cable) 입니다.

소방 무선통신보조설비에서 소방관 무전기가 터널, 지하에서 터지게 하려면 100% LCX가 필요합니다.

1. LCX란? - 전파가 새는 동축케이블

일반 동축케이블: 외부 도체가 100% 차폐되어 있어 전파가 밖으로 안 샙니다. 신호를 전송만 합니다.

LCX: 외부 도체에 슬롯(구멍)을 뚫어 일부러 전파가 새어나오게 만든 케이블입니다. 케이블 전체가 긴 안테나가 됩니다.

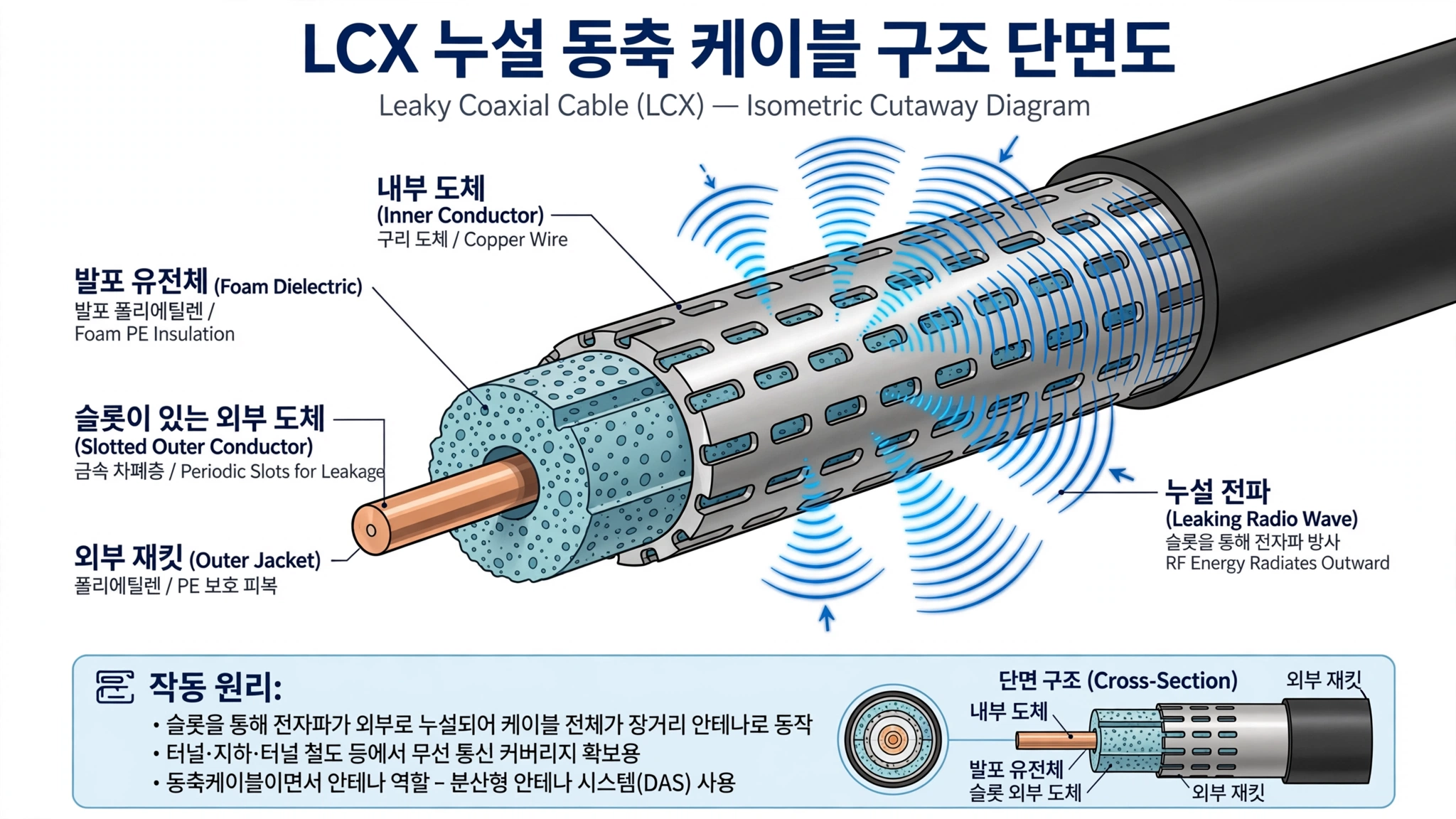

구조 (안 → 밖)

1. 내부 도체: 동선 (구리)
2. 발포 절연체: Foam PE (유전율 낮춰 손실 감소)
3. 외부 도체: 동 테이프 + 슬롯 가공 (전파가 새는 구멍, 10∼30cm 간격)
4. 외부 쉬스: 난연 PVC / LSZH (터널용은 저독성 난연 필수)

슬롯에서 360도로 전

파가 방사되어 터널 벽에 반사되면서 터널 전체에 무선 커버리지를 만듭니다.

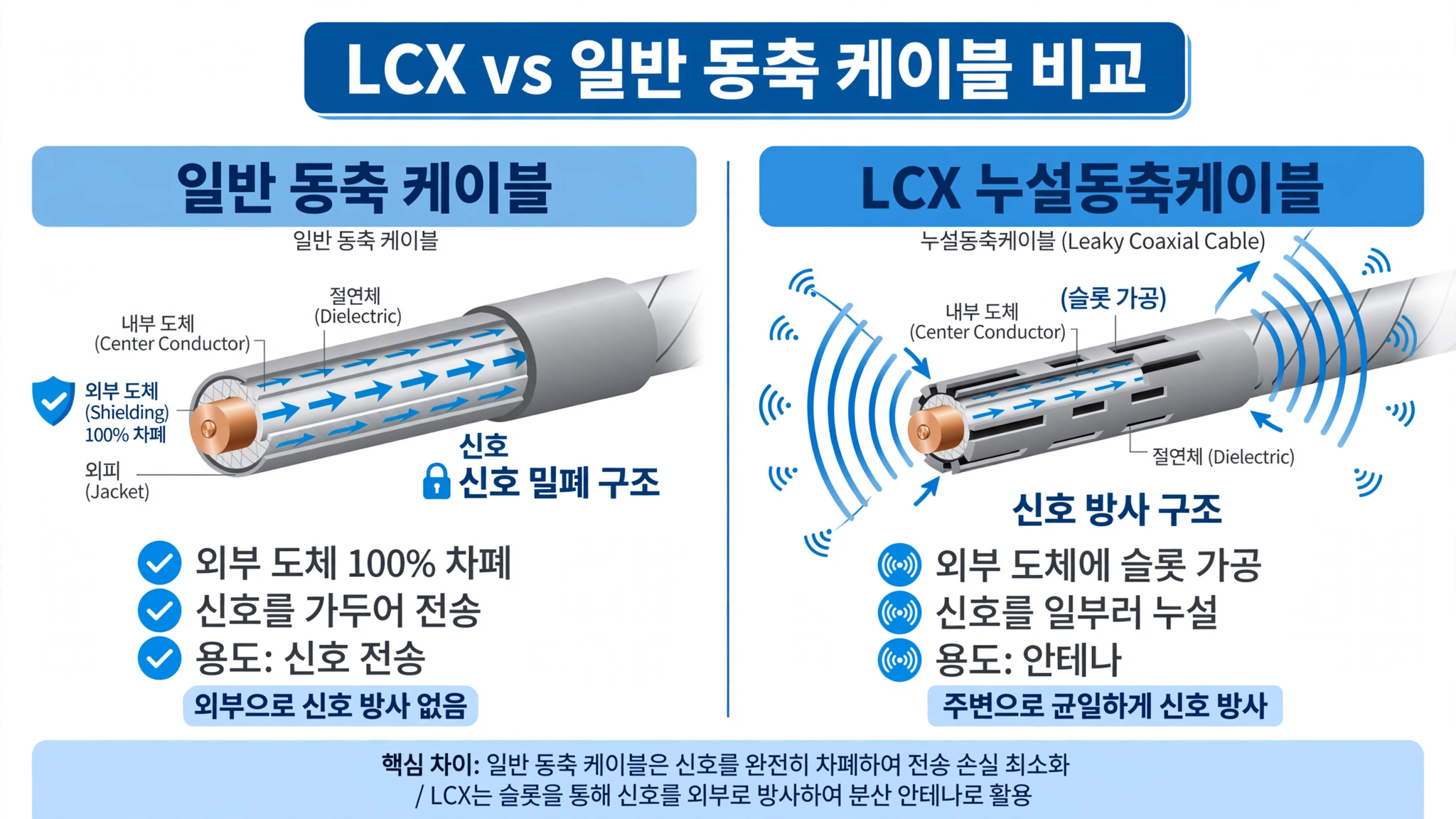

차이점:

• 일반 동축: 신호 가둠 → 전송용
• LCX: 신호 새어나옴 → 안테나용

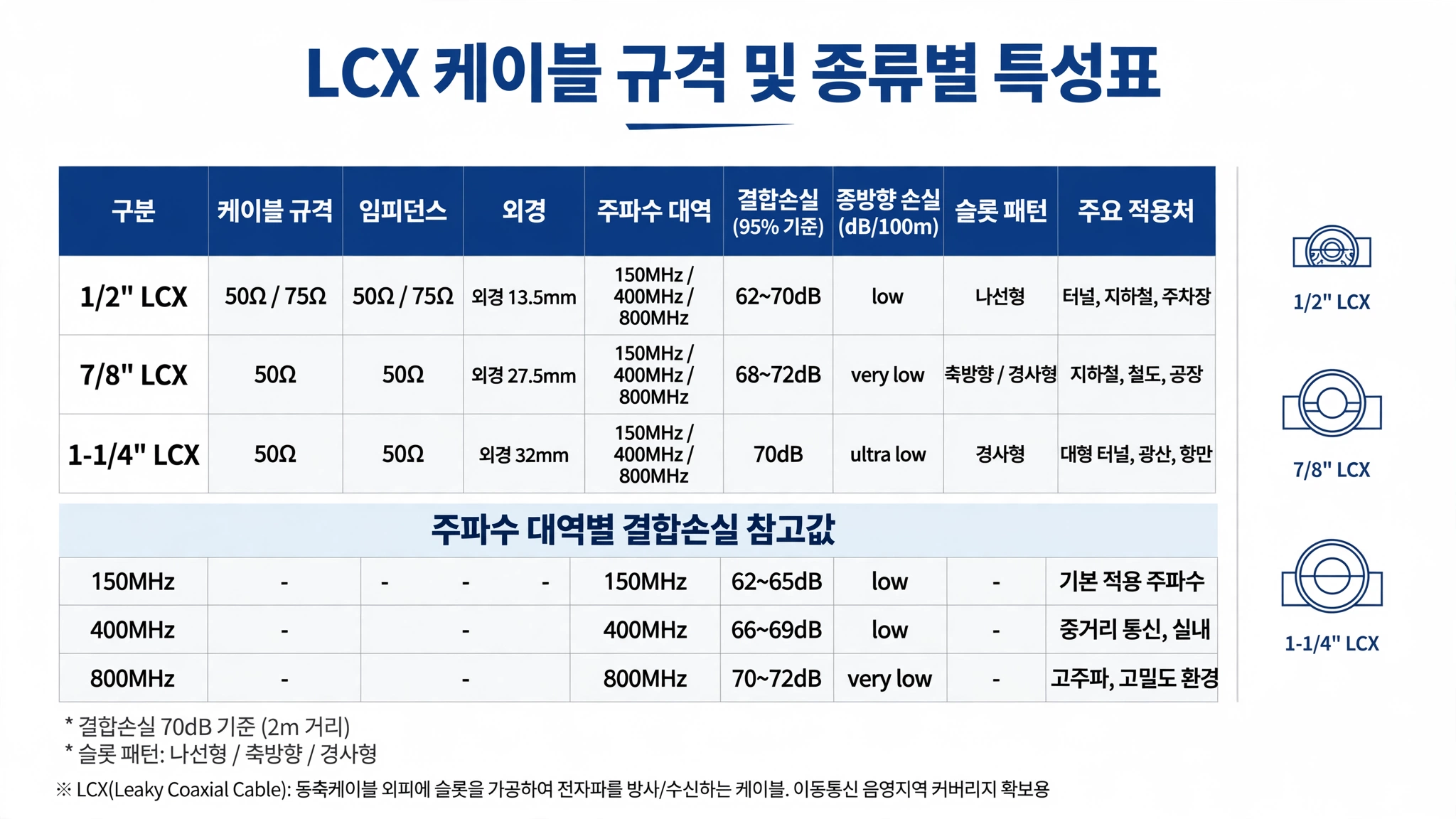

2. 규격 및 종류

구분1/2인치7/8인치1-1/4인치

• 소방 무선통신보조설비: 150MHz, 50Ω, 1/2인치 표준 (소방관 무전기)
• 경찰·철도: 400MHz
• 휴대폰 중계: 800∼900MHz

슬롯 패턴: 소방용은 전 방향 방사형, 철도용은 지향성 슬롯

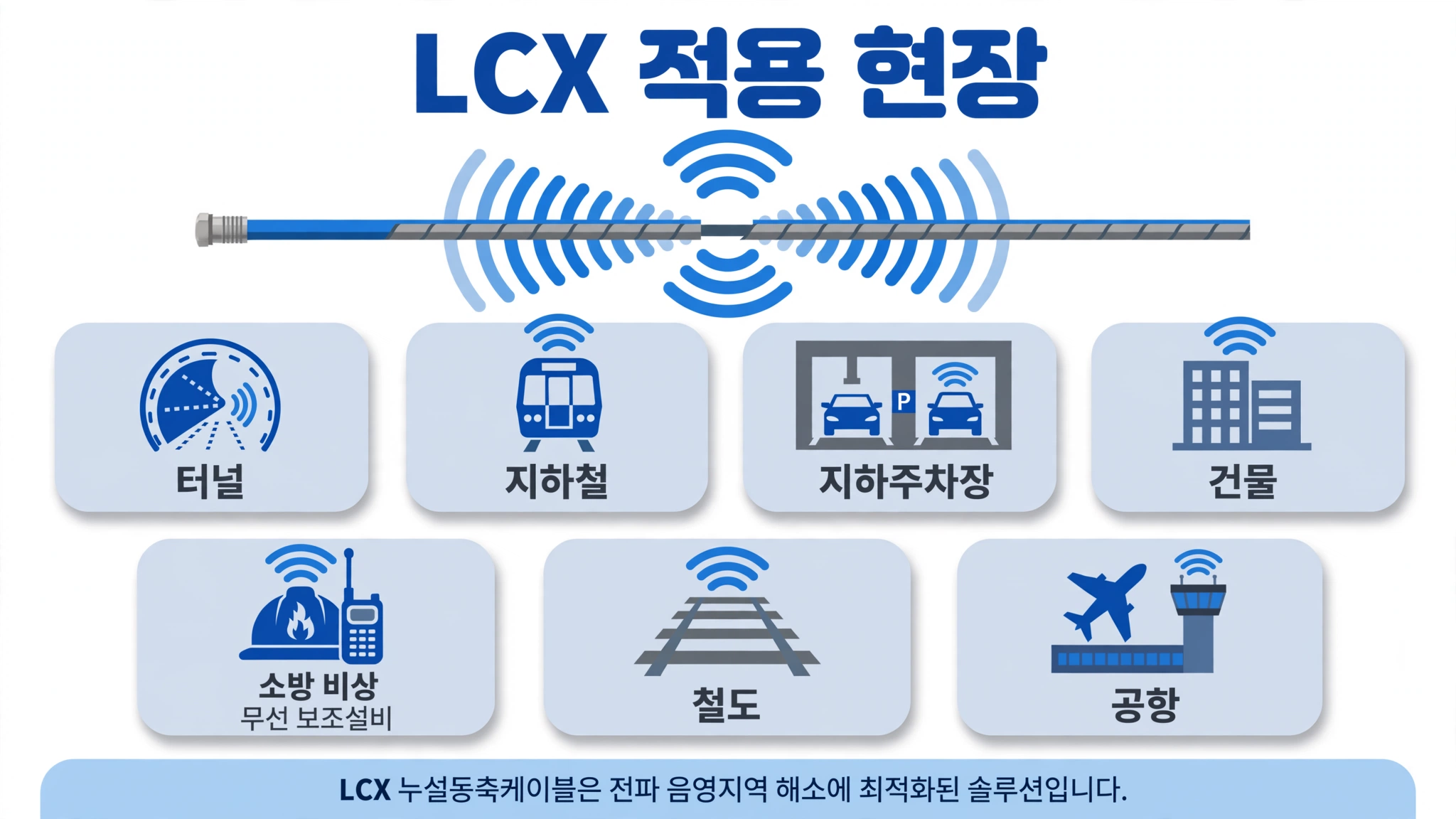

3. 어디에 쓰나요? - 7대 적용 분야

1. 터널 (도로, 철도): 터널 전 구간에 라디오, DMB, 핸드폰, 소방 무전기 커버
2. 지하철: 승강장·터널 구간 무선 통신, 열차 무선
3. 지하주차장: 지하 3층까지 핸드폰, 소방 무전기
4. 건물 (지하층): 대형 건물 지하 무선통신보조설비 - 소방 인허가 필수
5. 소방 무선통신보조설비: 소방관 진입 시 무전기가 터져야 화재 진압 가능 - 소방법상 지하 3층 이상, 연면적 3,000㎡ 이상 건물은 LCX 의무
6. 철도·공항: 역사 터널, 활주로 유도
7. 광산·발전소: 갱도, 원전 내부 무선

소방법: 무선통신보조설비는 누설동축케이블로 시공해야 하며, 소방서에서 전파 측정(수신 세기 -85dBm 이상) 후 합격해야 준공됩니다.

5. 시공법 - 3가지 주의

1. 포설 간격: 터널 천장 중앙에 1열 포설, 벽에서 2m 이격, 1.5m 간격으로 클램프 고정
2. 곡률반경: 완성외경의 20배 이상 (꺾이면 슬롯 손상되어 전파 안 나옴)
3. 종단 처리: 끝단은 50Ω 더미 로드로 종단, 개방하면 전파 반사되어 간섭 발생

문의전화: 070-8098-8774
이메일: rium@rium-solution.com

안녕하세요. 산업용 특수케이블 설계·제작 전문 기업 주식회사 리움솔루션입니다.

스마트폴, 5G 중계기, 터널·주차장 CCTV 현장에 가보면 아직도 전원케이블 한 번, 광케이블 한 번, 두 번 포설하는 현장이 대부분입니다. 인건비는 2배, 관로·트레이 공간은 부족하고, 나중에 유지보수할 때도 어느 선이 전원인지 광인지 헷갈려서 두 배로 고생합니다.

오늘은 이 문제를 구조적으로 해결하는 광전복합케이블(Hybrid Fiber & Power Composite Cable) 에 대해 도면 위주로 정확하게 정리해 드립니다.

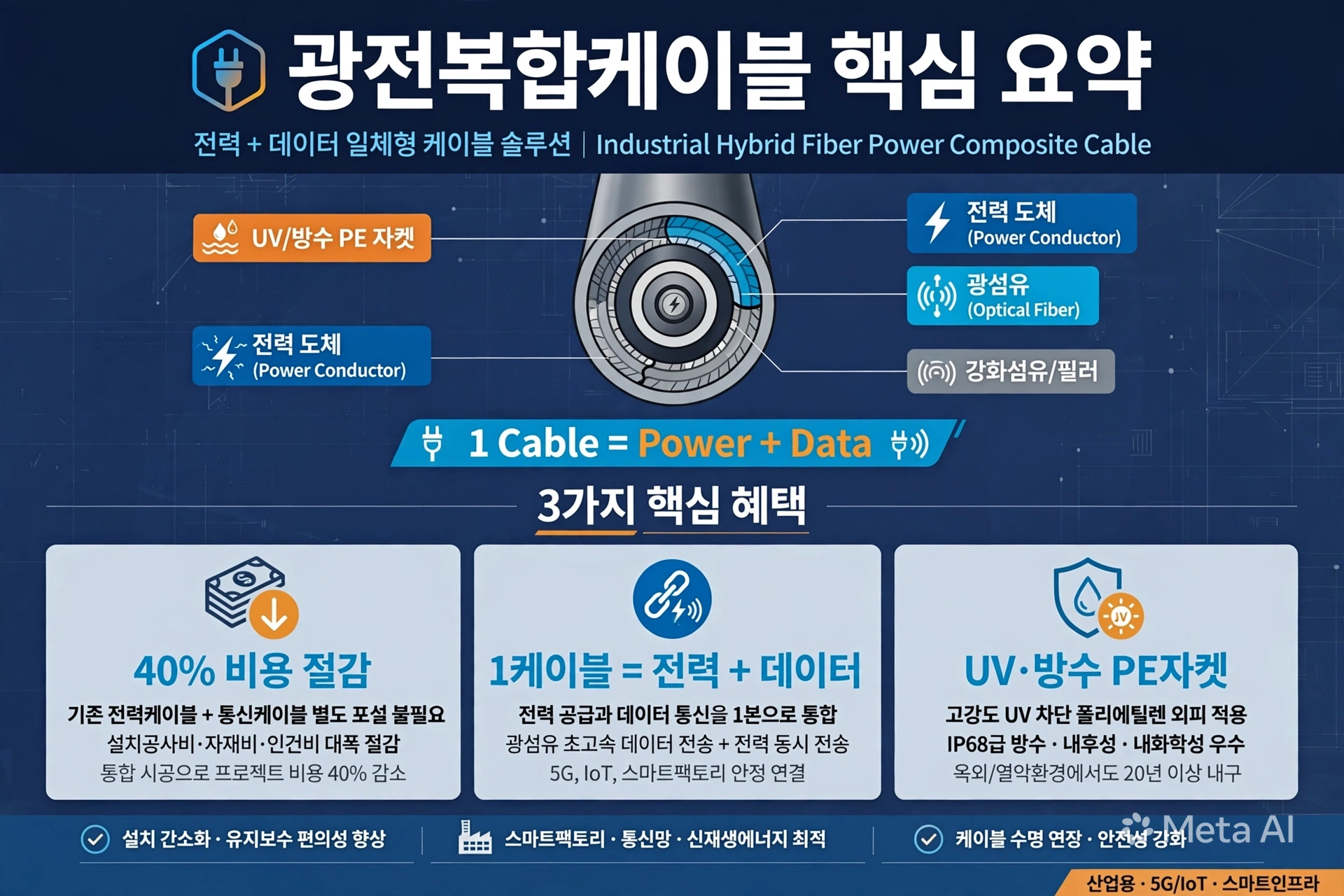

1. 광전복합케이블이란? 1Cable = Power + Data

광전복합케이블은 이름 그대로 광섬유(데이터) + 전력도체(전원)를 하나의 외피 안에 통합한 케이블입니다.

1회 포설로 통신과 전원 공급이 동시에 해결되기 때문에

• 공사 기간 약 40∼50% 단축
• 관로 점유율 50% 감소
• 접속점 감소로 장애 포인트 감소

라는 장점이 있어 최근 스마트시티 사업에서는 사실상 표준으로 채택되고 있습니다.

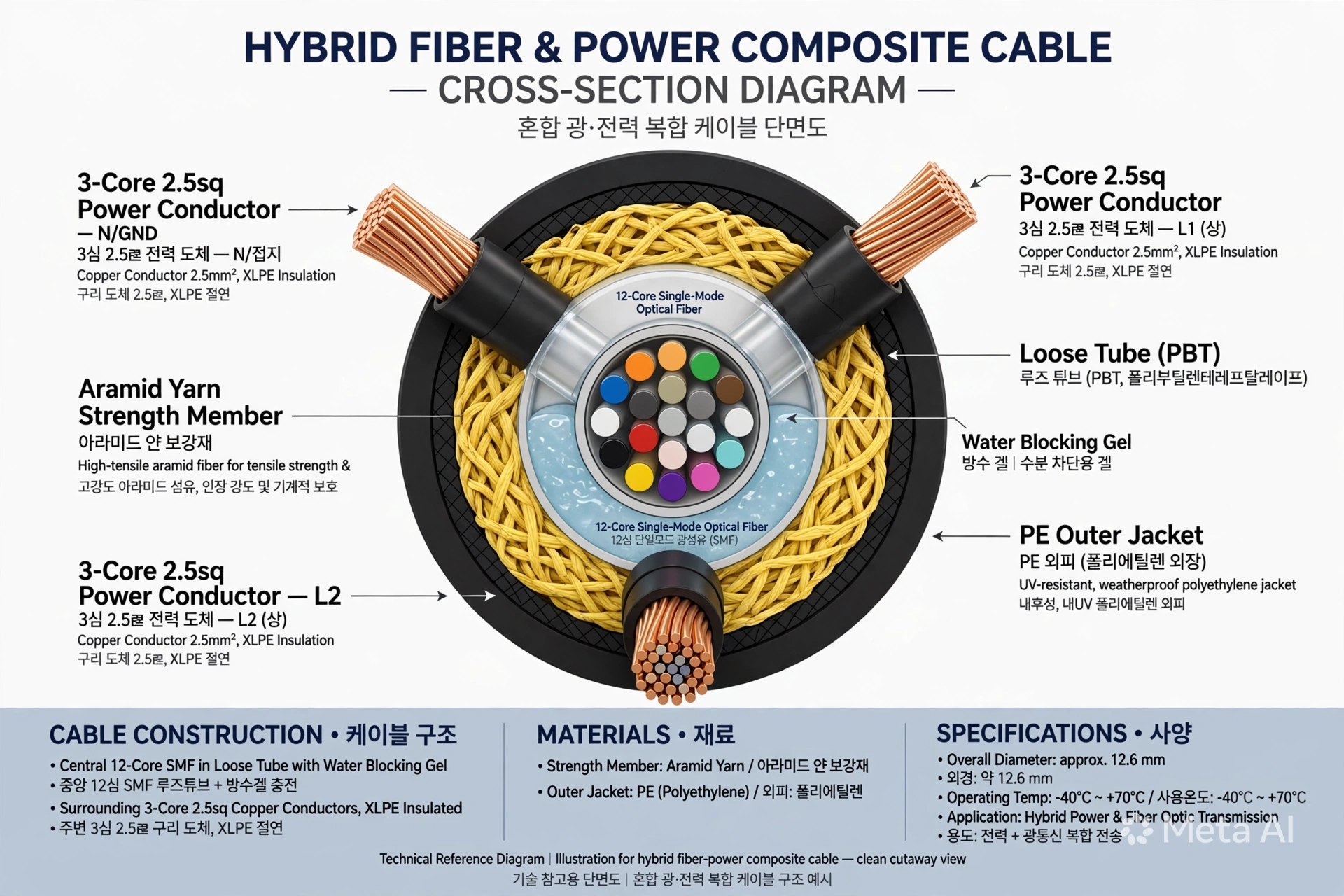

2. 단면 구조 - 도면으로 보면 10초만에 이해됩니다

말로 설명하면 복잡하지만 단면도를 보면 3층 구조로 아주 단순합니다.

[위 메인 단면도 삽입]

① 중앙: 12Core Single-mode 광유닛
데이터 전송을 담당하는 심장입니다. Loose Tube(PBT) 안에 방수젤(Water Blocking Gel)을 충진하여 외부 습기, 결로에도 광손실이 없도록 설계됩니다. 저희 표준은 12Core이며, 6Core/24Core까지 커스텀 가능합니다.

② 외곽: 3-Core x 2.5sq 전력도체
CCTV, 무선 AP, PoE 스위치에 전원을 공급하는 구리 연동선입니다. XLPE 절연을 사용하여 내열성과 절연내력이 일반 PVC보다 훨씬 우수합니다.

③ 보강/외피: Aramid Yarn + PE Outer Jacket
가장 바깥을 감싸는 노란색 부분이 아라미드얀(케블라) 입니다. 인장강도를 잡아줘서 포설 시 늘어남을 방지합니다. 최외피는 PE(폴리에틸렌)로 자외선, 마모, 비바람에 강한 옥외용입니다. 건물 내부용은 소방 감리 대응을 위해 LSZH 난연 외피로 변경 가능합니다.

3. 어디에 쓰이나요? 저희에게 가장 문의가 많은 3곳

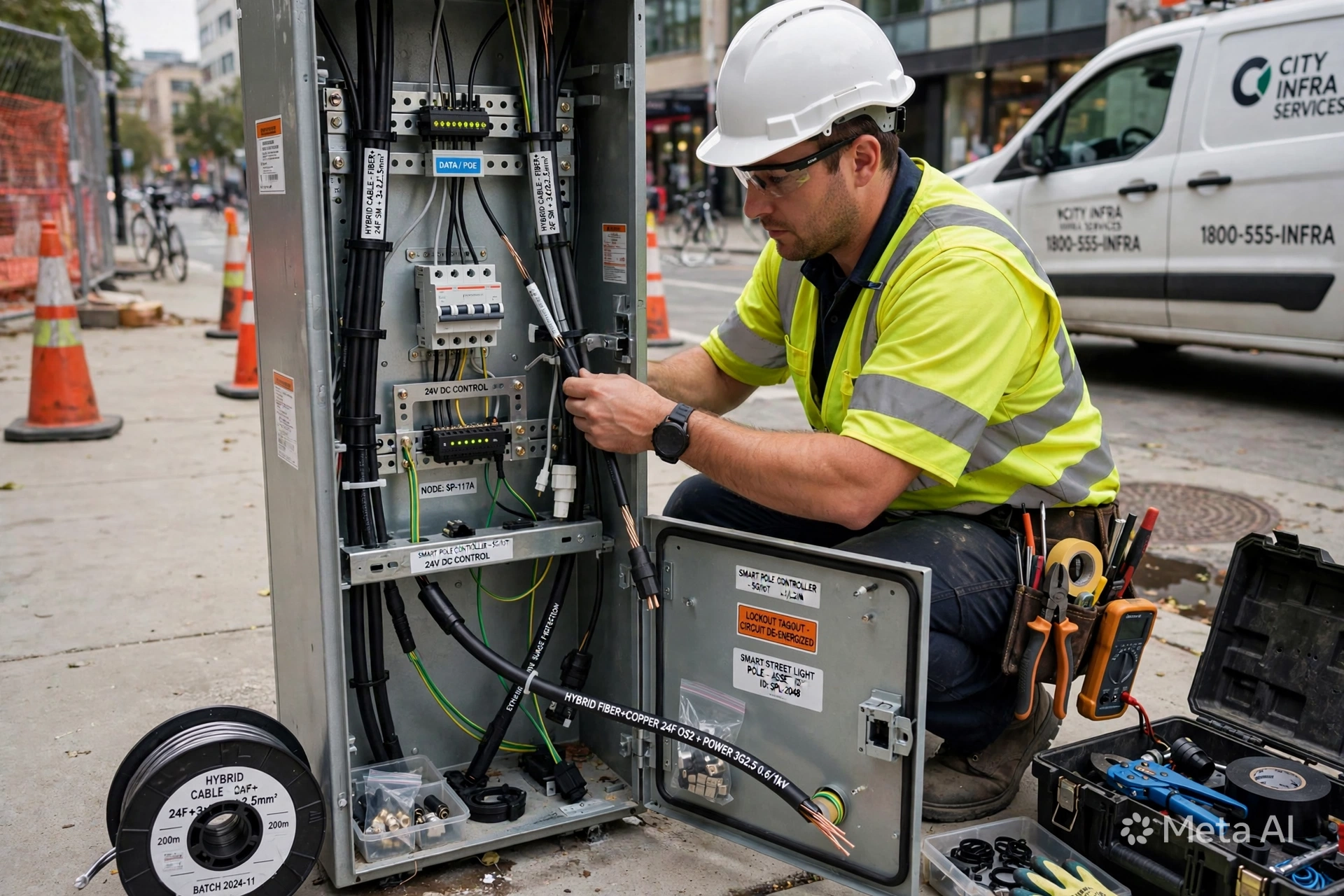

1) 스마트폴 / 스마트가로등
좁은 폴 내부에 전원과 통신을 같이 넣어야 해서 광전복합이 아니면 시공 자체가 불가능합니다. 서울시, 부산시 스마트폴 사업 대부분이 이 규격입니다.

2) 항만 크레인 / AGV 로봇 / 공장 자동화
움직이면서 전원과 데이터를 동시에 받아야 하는 가동부(Moving Part)에 최적입니다.

3) 터널, 지하주차장, 군관사 CCTV
관로 공간이 부족해서 2가닥을 따로 넣을 수 없는 현장에서 대안 없이 선택됩니다.

4. 발주 전, 이 3가지만 체크하면 현장에서 다시 안 뺍니다

① 광심 수 (Core 수)
6Core로 했다가 1년 후 회선 부족으로 재공사하는 경우가 90%입니다. 최소 12Core~96Core 30% 여유심을 권장합니다.

광코아수는 주문 수량에 맞게 생산 가능합니다.

② 전력 용량 (SQ)
CCTV 2대 이하면 1.5sq, 4대 이상 + PoE 스위치 포함이면 2.5sq 이상으로 가야 전압강하가 없습니다. 100m 이상 장거리는 4.0sq를 검토해야 합니다.

③ 외피 재질
옥외/직매는 무조건 PE, 건물 천장·관로 내부 포설은 LSZH 난연으로 가야 소방 준공 시 지적이 없습니다.

5. 리움솔루션 커스텀 제작 프로세스

저희는 기성품만 파는 도매상이 아닙니다. 고객이 원하는 사양에 맞게 주문생산이 가능합니다.

• 광심수 / 전력 SQ / 외피 색상 / 인장선 유무 / 로고 인쇄
• 단면도 / 사양서 / 시험성적서 당일 발행

현장에서 두 번 일하지 마세요. 한 번에 끝내야 남는 장사입니다.

감사합니다.
