강대외장 광케이블 완벽 정리 - Steel Tape Armor + PE 외피, 직매·외장 보호용 4C∼144C

안녕하세요. 광케이블 전문, 주식회사 리움솔루션입니다.



야외에서 광케이블이 쥐에 물리거나 삽에 찍히면 통신 전체가 끊깁니다. 이걸 막는 게 강대외장 광케이블(Steel Tape Armored Cable) 입니다.



정식 명칭은 Corrugated Steel Tape Armored Outdoor Optical Cable, 약칭 STA(Steel Tape Armor) 광케이블입니다.

---

1. 강대외장 광케이블이란?

강대(鋼帶) = 주름진 철 테이프로 감싼 광케이블

• 일반 광케이블은 PE 외피만 있어서 삽, 쥐, 압착에 약함
• 강대외장은 PE 안에 주름진 강대 테이프를 한 번 더 감아서 외장 보호
• 쥐가 물어도, 삽에 찍혀도 광섬유가 끊기지 않음
• 직매(땅에 직접 묻는) 공사 표준 케이블

소대외장 vs 강대외장

• 소대: 얇은 스틸 테이프, 가벼운 보호
• 강대: 두꺼운 주름 스틸 테이프, 측압 2000N 이상, 중장비 지나가도 보호

---

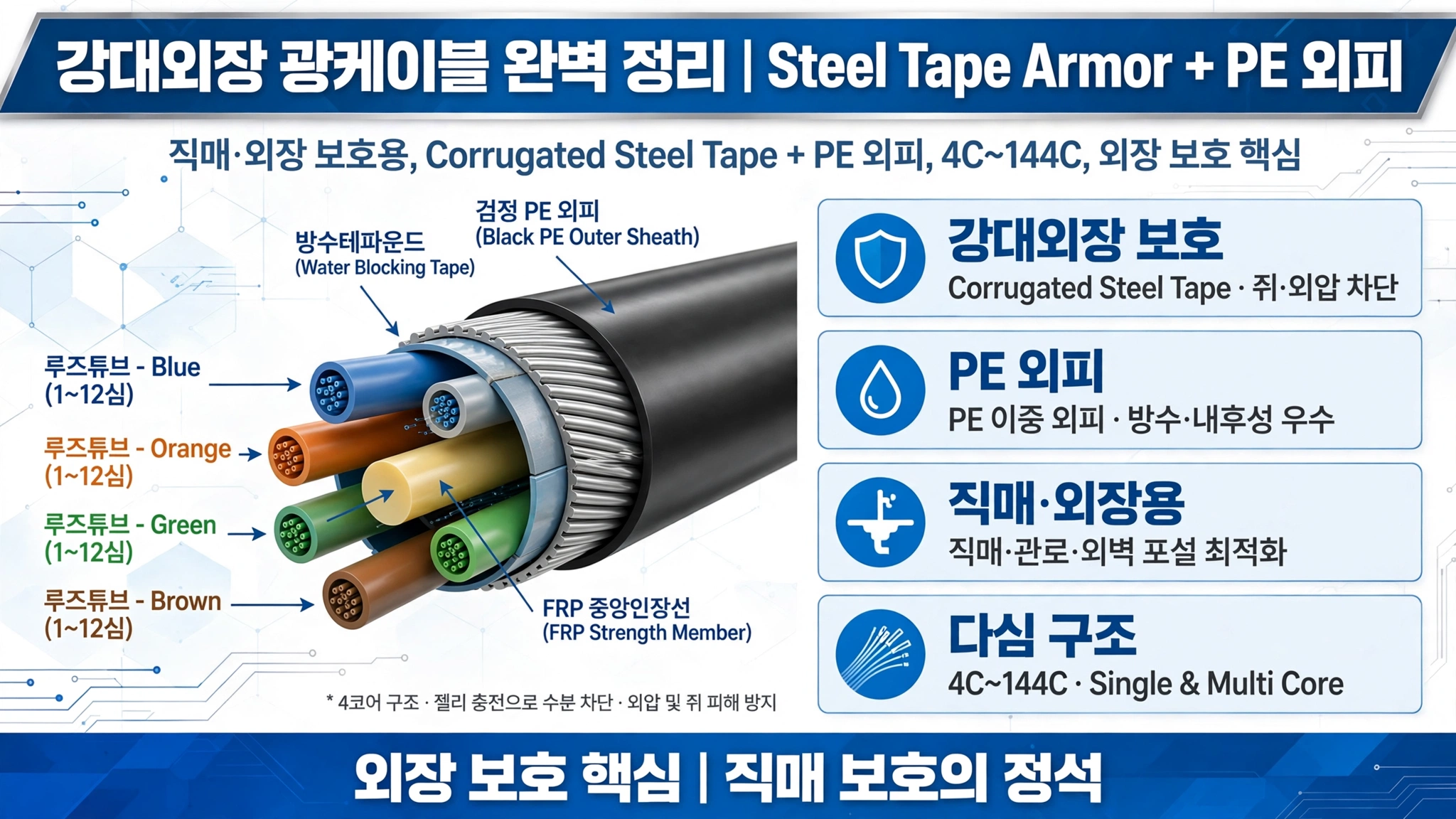

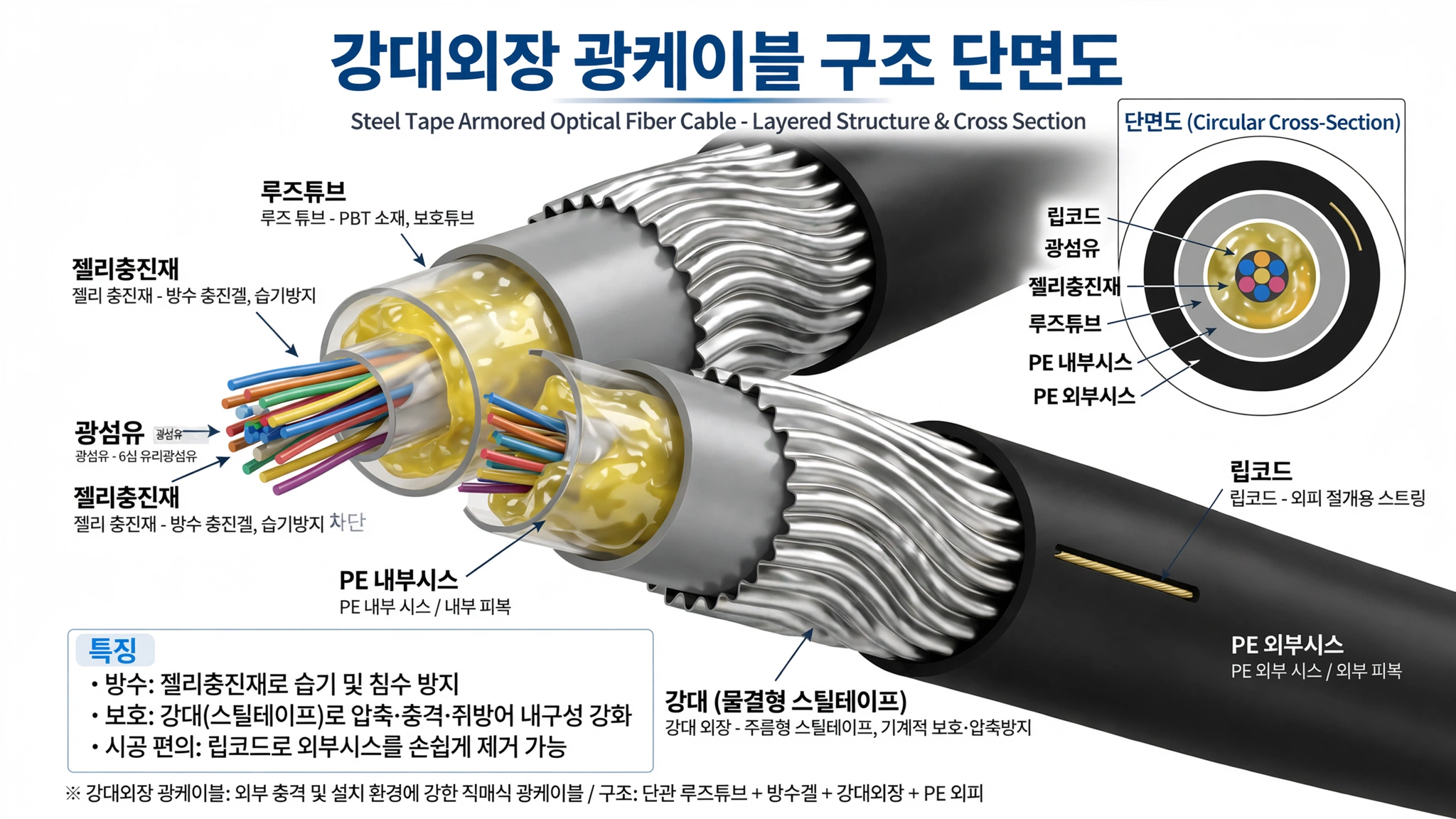

2. 구조 - 6중 방어

바깥 → 안쪽

1. 외부 쉬스 (HDPE): 흑색 고밀도 PE, 자외선·내후성, 2.0mm 두께
2. 강대외장 (Corrugated Steel Tape): 0.15mm 주름 스틸 테이프, 겹쳐서 감음, 외장 보호 핵심 - 쥐 물림, 삽 찍힘, 측압 방지
3. 내부 쉬스 (PE): 강대 안쪽 PE, 강대 부식 방지
4. 루즈튜브 + 젤리: PBT 루즈튜브 안에 12심씩 광섬유, 튜브 안에 젤리 충진 - 물 차단
5. 중심 인장선 (FRP/스틸): 케이블 당김 방지
6. 립코드: 외피 까는 끈

강대층: 강대가 찢어지지 않고, 측압이 와도 광섬유까지 전달 안 됩니다.

---

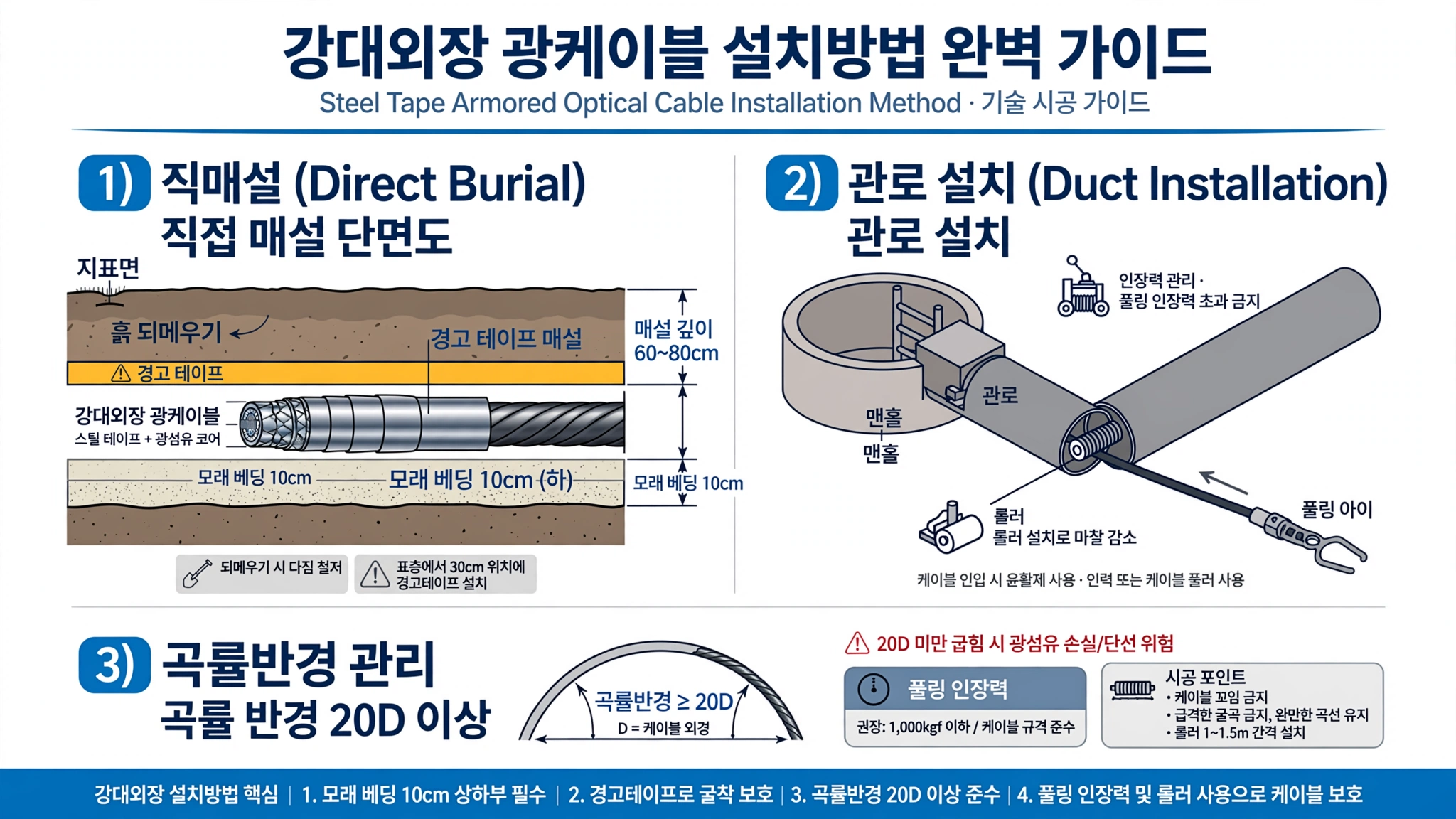

3. 설치방법 - 직매·관로 포설 (감리 핵심)



강대외장은 직매가 표준이지만, 포설 기준 안 지키면 강대가 부식됩니다.

① 직매 (Direct Burial) - 표준 포설법

• 바닥 모래 베딩 10cm → 케이블 포설 → 모래 덮개 10cm → 경고 테이프 → 되메우기
• 매설 깊이: 보도 60cm, 차도 80cm, 논밭 100cm 이상
• 곡률반경: 포설 시 외경의 20배 이상 (예: 외경 12mm → 240mm 이상)
• 롤러 사용: 지면에 끌지 말고 롤러로 밀어서 포설, 끌면 강대 찢어짐

② 관로 (Duct) 포설 - 맨홀 구간

• 맨홀 내 여장 3m 확보 (접속 여유)
• 풀링 아이(Pulling Eye)로 당김, 인장력 600N 이하 (24C 기준)
• 관 입·출구는 벨마우스 설치, 관 끝 날카로워서 강대 찢어짐 방지
• 관로 내부 물 고이면 강대 부식 → 맨홀 배수구 설치

③ 접속·종단

• 강대층은 양 끝단 접지 10Ω 이하, 미접지 시 낙뢰 시 광케이블 타고 전체 장비 파손
• 접속은 융착 접속, 접속 손실 0.1dB 이하
• 방수 클로저(IP68) 사용, 일반 클로저 쓰면 침수 시 젤리 유출

감리 포인트: 모래 없이 흙으로 바로 되메우면 "포설 기준 미달", 곡률반경 안 지키고 90도로 꺾으면 "강대 파손"으로 재시공됩니다.

---

4. 규격 및 종류

• 싱글모드 G.652D: 장거리 (10km 이상)
• 멀티모드 OM3: 단거리 (건물 내 300m)

KT 표준은 24C, 48C가 70%입니다.

---

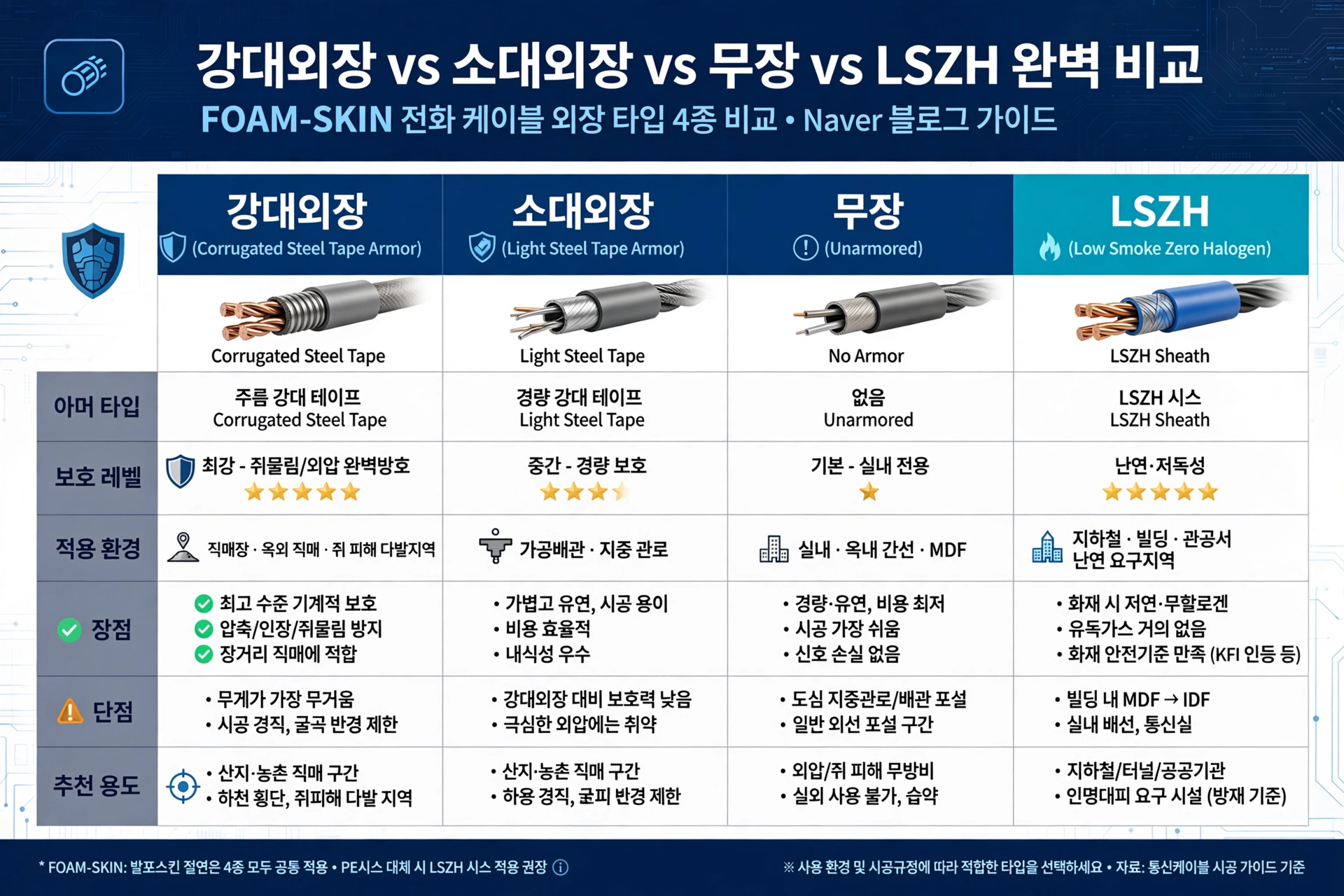

5. 강대외장 vs 다른 외장 비교

선택 가이드:

• 땅에 묻는다 → 강대외장
• 맨홀 관로만 간다 → 소대외장 또는 무장 + CD관
• 건물 내 수직 구간 → LSZH 난연

---

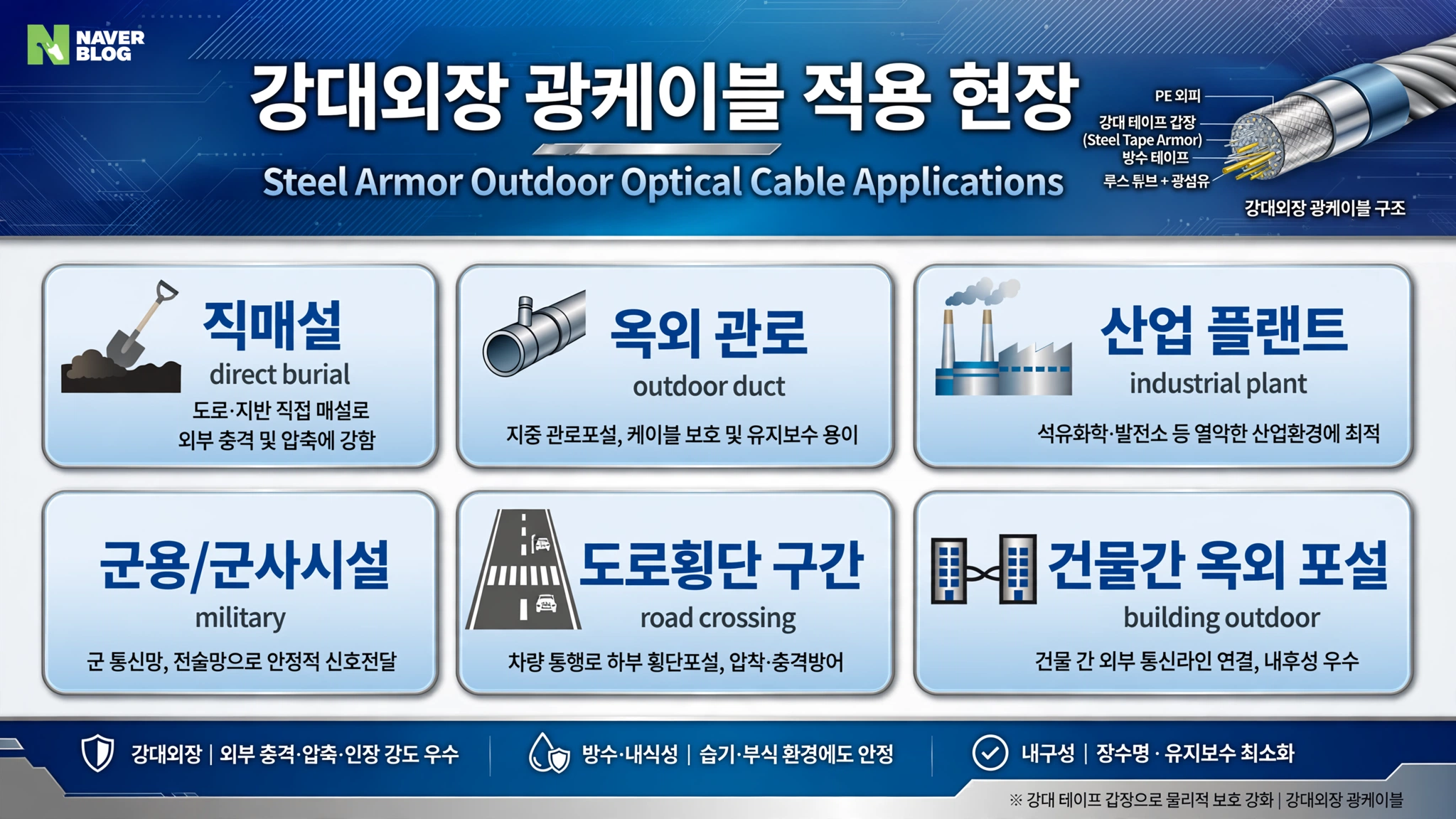

6. 어디에 쓰나요?

1. 직매: 논밭, 임야, 보도에 직접 매설
2. 옥외 관로: 맨홀 구간, 지하 통신구
3. 산업 플랜트: 중장비 지나가는 공장 야외
4. 군용·CCTV: 외장 보호 필요한 감시 구간
5. 도로 횡단: 차도 아래 횡단, 차량 하중 보호
6. 건물 간 옥외: 건물과 건물 사이 야외 포설

---

문의전화: 070-8098-8774
이메일: rium@rium-solution.com
