알루미늄 인터록 금속외장케이블(AIA) 완벽 정리 - 배관 없이 직매·노출이 가능한 이유

안녕하세요. 특수케이블 전문, 주식회사 리움솔루션입니다.

광케이블, 제어케이블 포설할 때 "CD관 깔고 케이블 넣으세요" 라는 설계 때문에 공사비가 2배가 됩니다.

이 배관 공정을 아예 없애버린 외장이 알루미늄 인터록(AIA) 입니다.

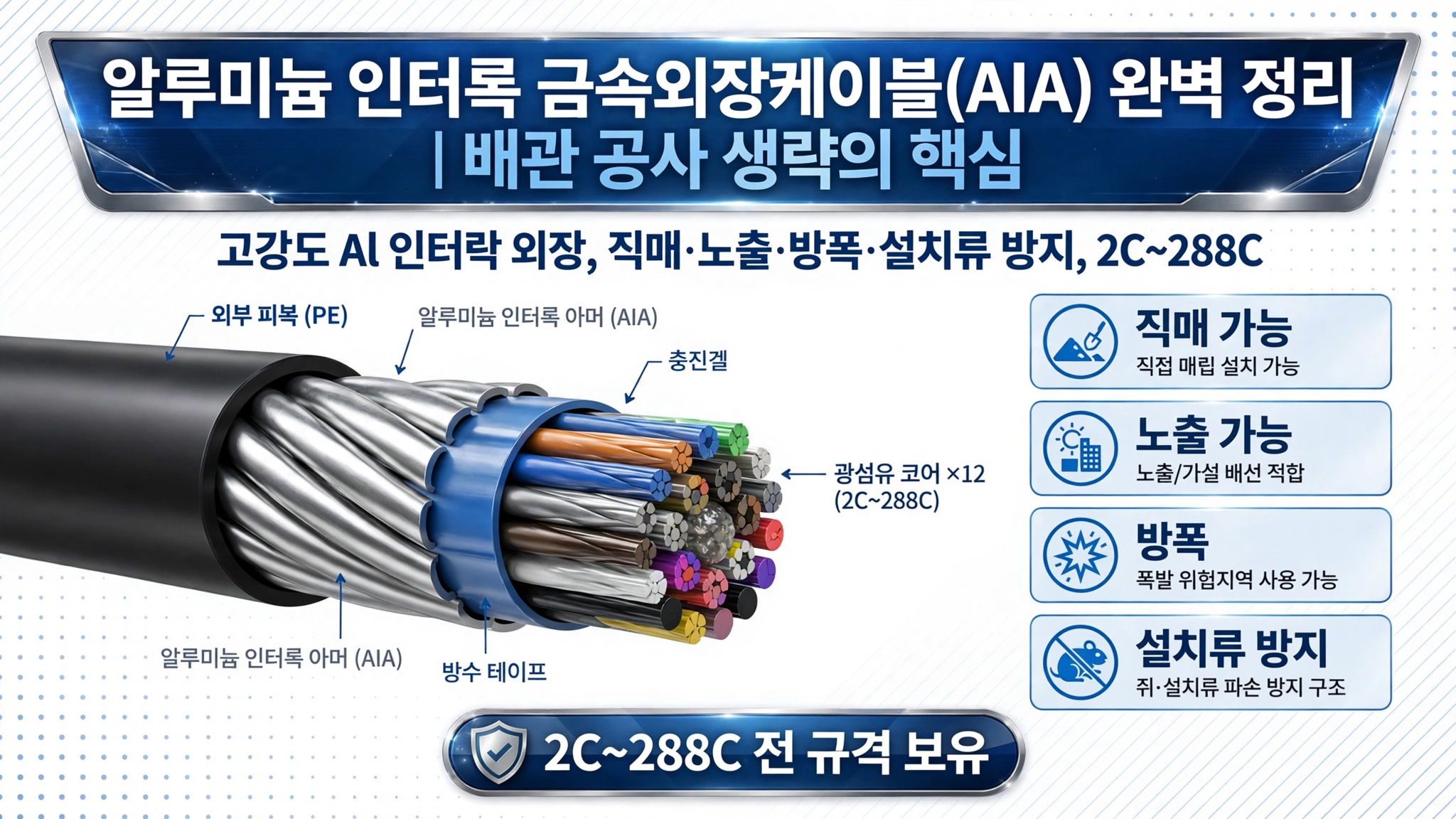

1. 알루미늄 인터록(AIA)이란?
AIA = Aluminum Interlocked Armor

알루미늄 띠를 S자 모양으로 구부려서 서로 물리게(Interlock) 만든 주름관 금속 외장입니다.

일반 알루미늄 테이프가 아니라, 물리적으로 잠기는 구조라서 측압, 충격, 쥐가 갉아먹는 것을 배관처럼 보호합니다.

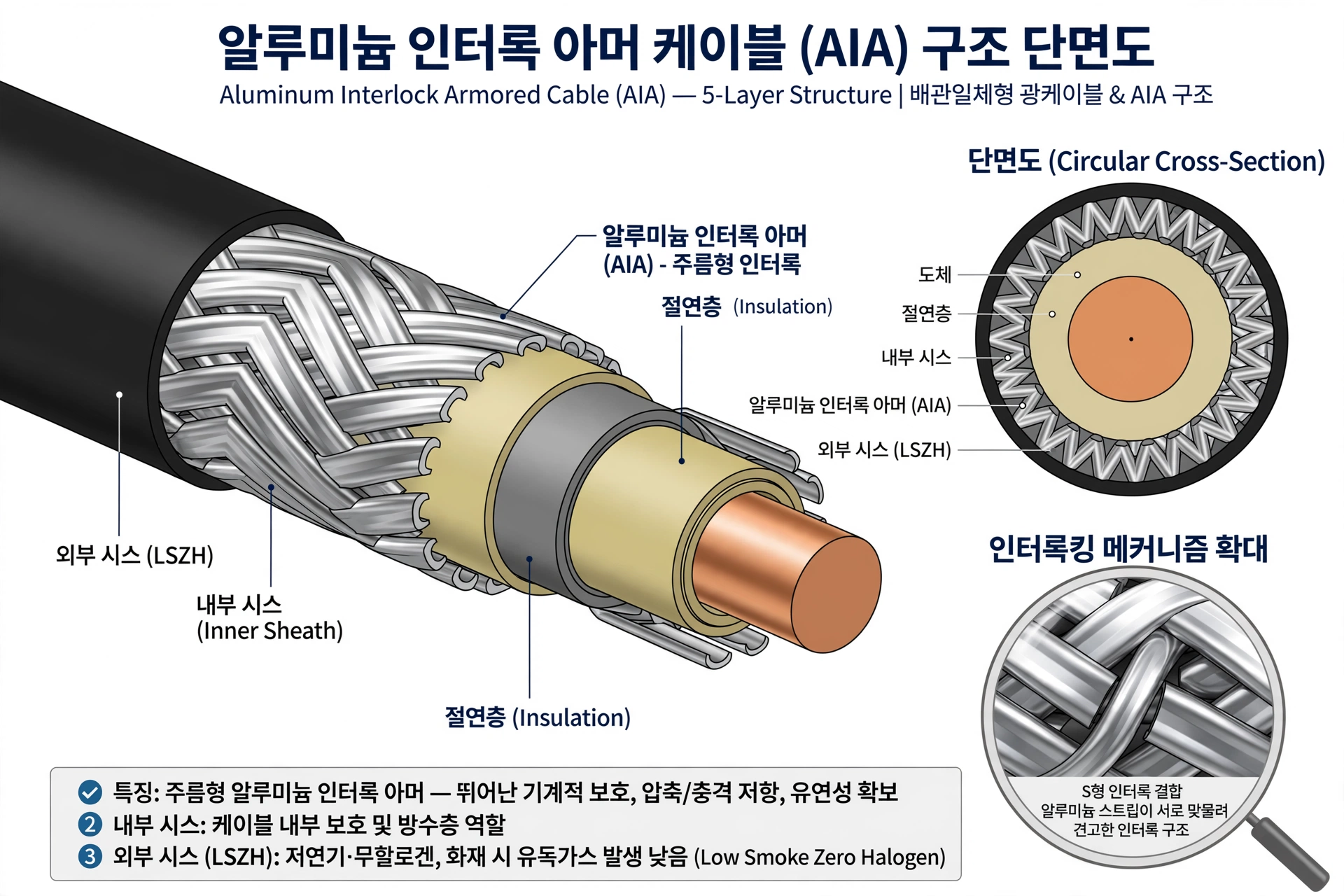

2. 구조 - 5중 구조

바깥 → 안쪽
1) 외부 쉬스 (LSZH 저독성 난연) - 화재 시 유독가스 적음, 소방·원전 필수
2) 알루미늄 인터록 외장 (AIA) - 은색 주름관, S형 결합, 측압 500kgf 이상, 유연해서 구부러짐
3) 내부 쉬스 (LSZH) - AIA와 내부 케이블 분리, 방수
4) 절연체 (XLPE / FR-EPR) - 전력·제어·광케이블 코어
5) 도체 / 광섬유 - 전기 또는 빛 전송
확대도 보시면 S자가 서로 물려 있는 게 보입니다. 이게 풀리지 않아서 배관 역할을 합니다.

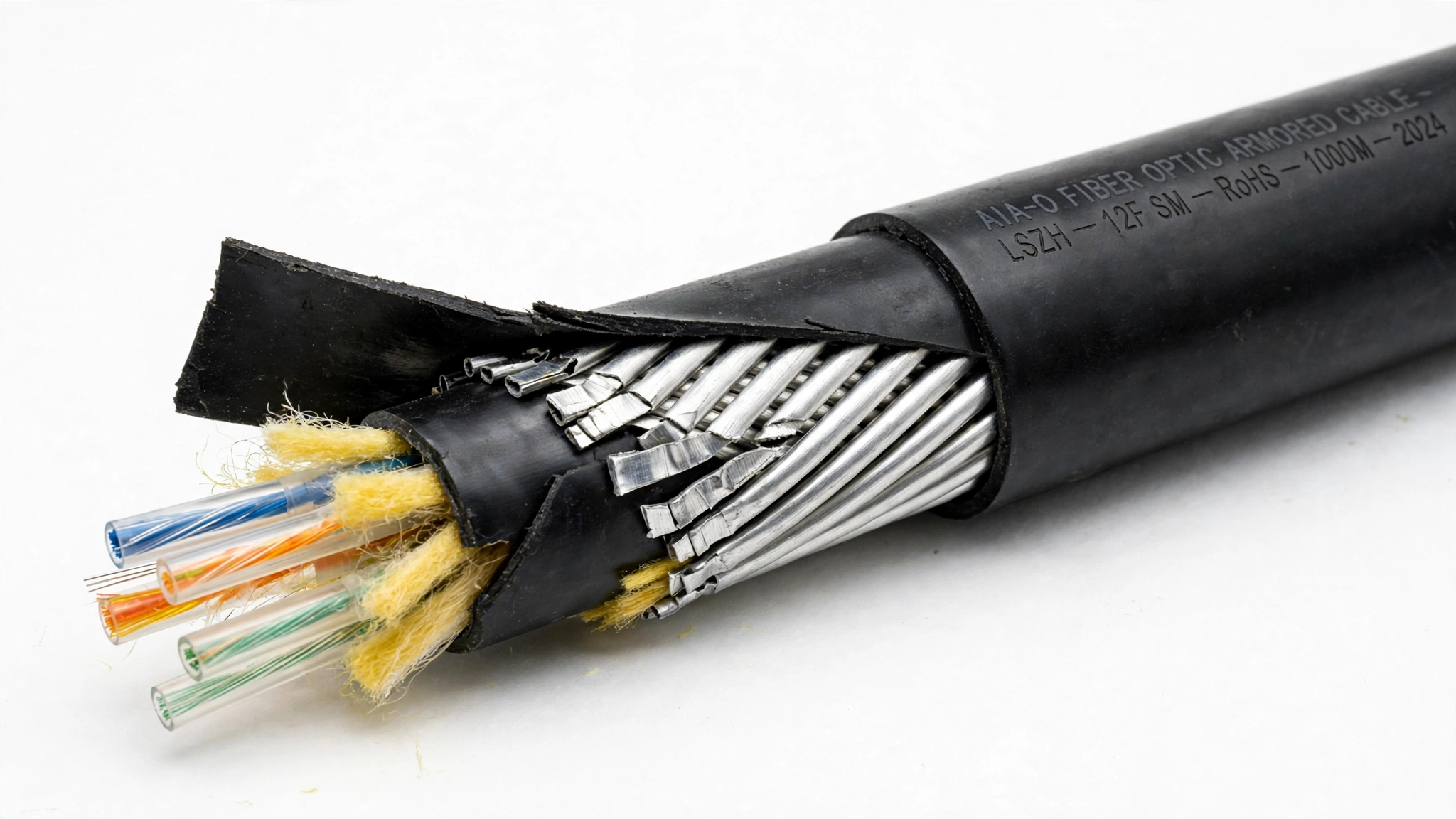

3. 신제품 사진

블랙 LSZH 외피를 벗기면 은색 알루미늄 인터록 주름관이 나오고, 그 안에 내부 쉬스와 광섬유 튜브가 들어있는 구조입니다.

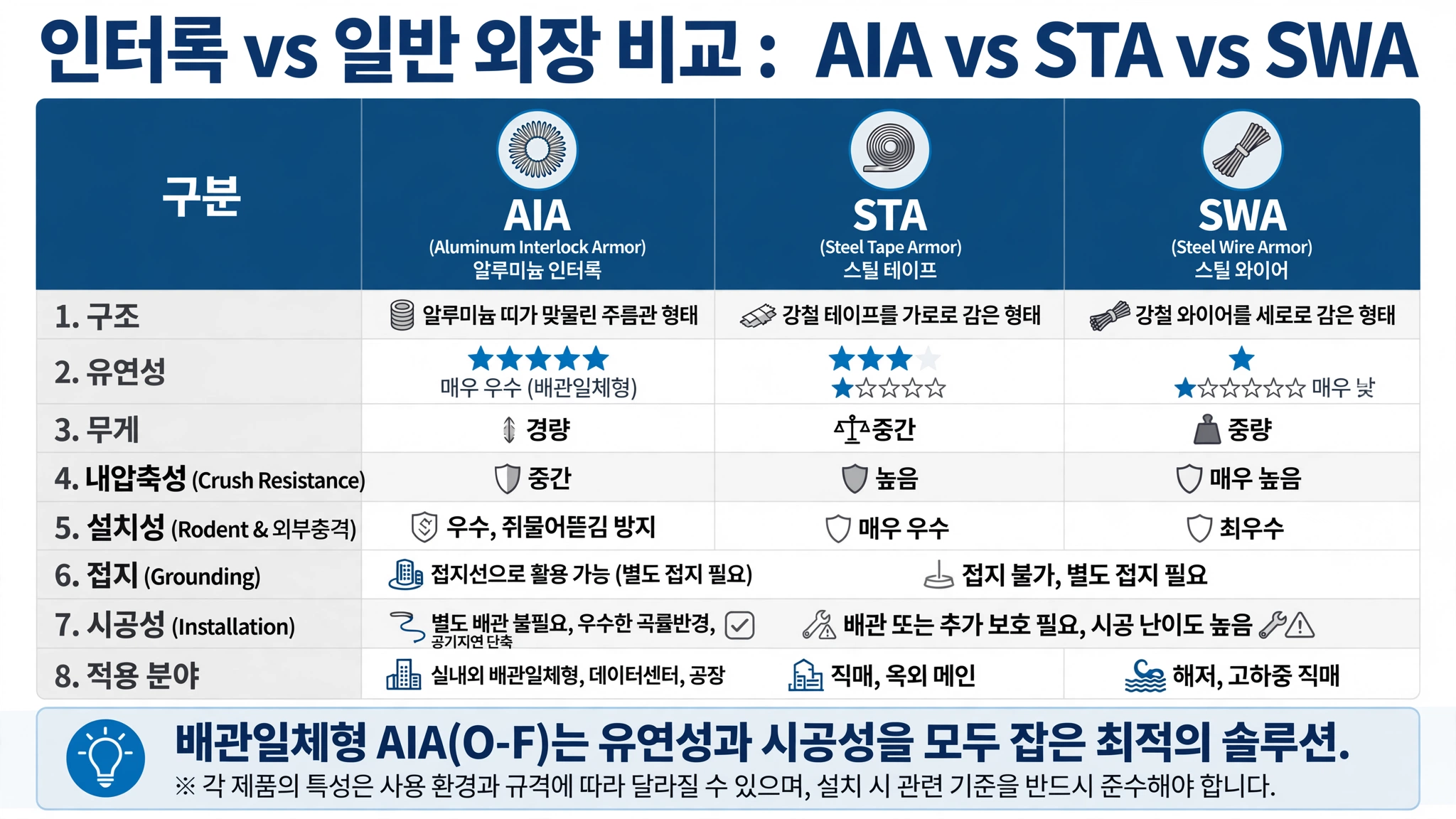

STA(스틸 테이프), SWA(스틸 와이어)와 뭐가 다른가요?

결론: AIA는 가볍고, 유연하고, 녹 안 슬고, 배관 없이 쓸 수 있어서 지하구·터널·원전에서 표준이 되었습니다.

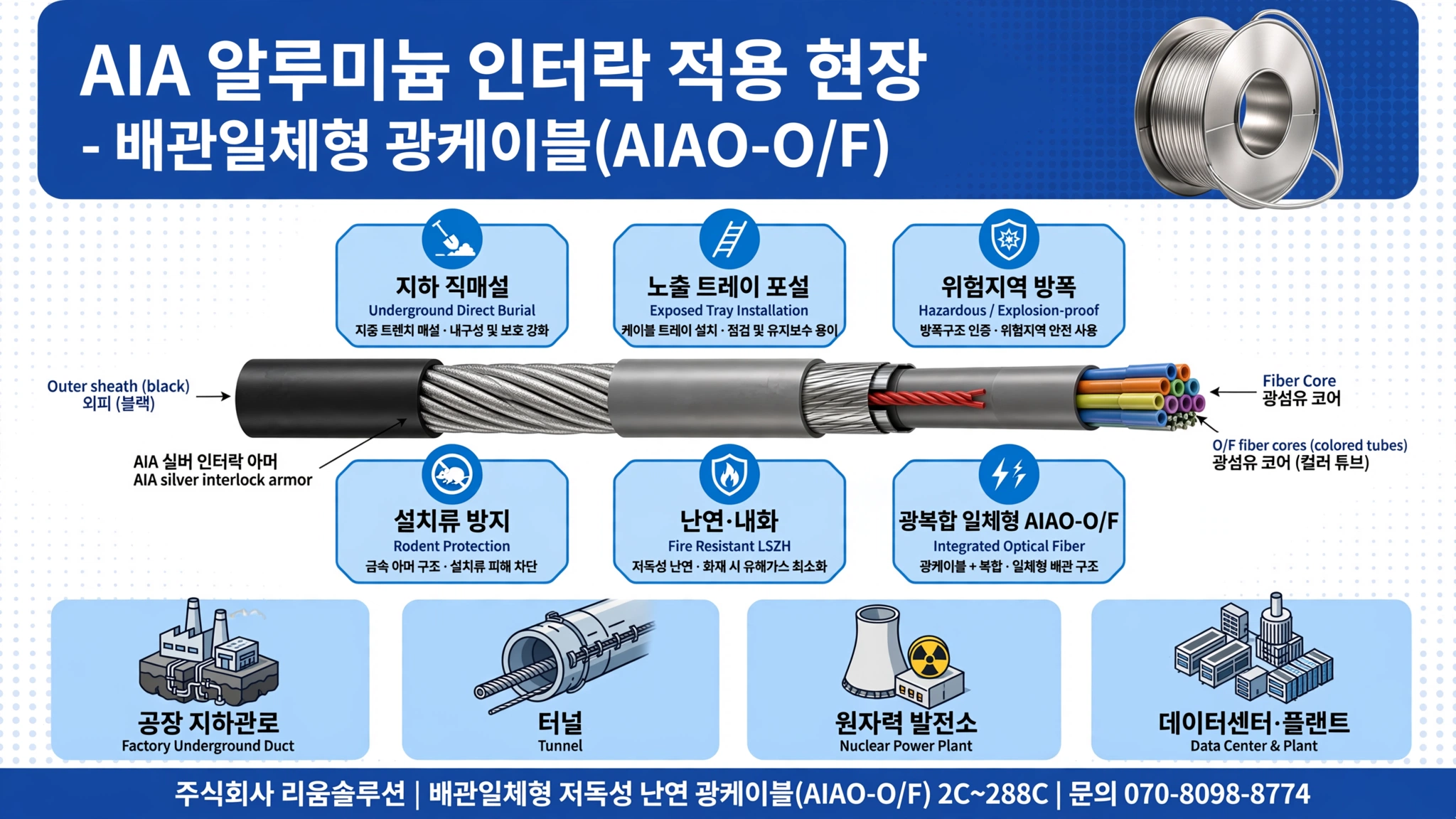

4. 어디에 쓰나요? - 6대 적용 분야

1)지하 직매설 - CD관 없이 땅에 바로 묻음, 공사비 50% 절감
2) 노출 트레이 - 공장 천장 트레이에 노출 포설, 소방에서 인정
3) 방폭·위험 지역 - 금속 외장으로 기계적 보호, 방폭 지역 적합
4) 설치류(쥐) 방지 - 쥐가 갉아도 금속 외장 때문에 단선 안 됨
5) 난연·내화 - LSZH 외피로 저독성 난연, 화재 시 생존
6) AIAO-O/F 광복합 - AIA + 광케이블 일체형 (배관일체형 저독성 난연 광케이블)
이전 글에서 다룬 배관일체형 광케이블(AIAO-O/F) 의 AIA가 바로 이 외장입니다.

5. 시공법 - 주의 3가지
1) 곡률반경: 완성외경의 12배 이상 (예: 18.3mm면 220mm 이상)
2) 접지: AIA 양끝단을 접지 단자에 연결, 10Ω 이하 (AIA 자체가 접지선 역할)
3) 종단 처리: AIA용 방수 커넥터 사용, 일반 테이핑 금지 (침수 시 합선)
